10立方垂直壓縮垃圾站

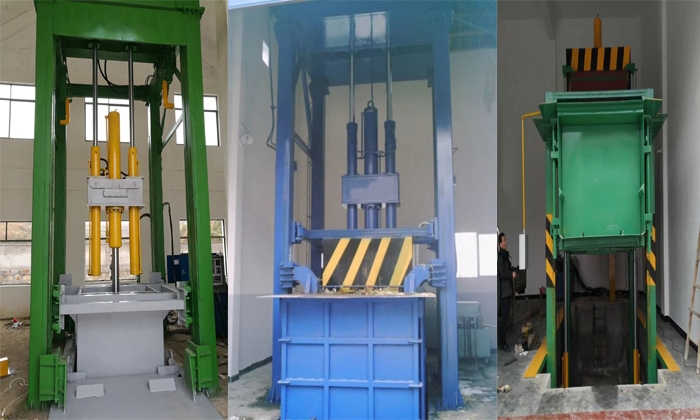

垂直壓縮垃圾站
推 薦 書
產品主要技術參數性能描述
一、產品介紹
我公司生產的程力牌JHC8-A型垂直式垃圾壓縮站，是我公司根據國內環衛設備的具體情況，借鑒國內外垃圾處理的先進技術合工藝而研制開發的專利產品，是我公司生產的8噸垂直式垃圾壓縮站，擁有自主知識產權。我公司生產的垂直式垃圾壓縮站，解決了傳統式垃圾堆放過程中產生的臟亂
我公司生產的垂直式垃圾壓縮站主要由機架、垃圾箱總成
垃圾箱體全地埋
JHC8-A型垂直式垃圾壓縮站是專門針對城市生活垃圾壓縮密實、中轉運輸設計的垃圾壓縮處理站
表2-1產品適用范圍表
項目
適用范圍
備注
項目
適用范圍
備注
室內站
適用
-
上料方式
人力、電動收集車
-
地坑空間
5.91m×2.35m×1.8m
長×寬×深
配套車輛
5160
-
站房空間
8.4m×5.1m×7m
長×寬×高
處理量
20t/h
-
轉運場地
10m×8.5m
長×寬
配套電源
380V/50Hz、18.5kW
-
排污口
排污井
通市政
人員配置
1人/站
-
供給水
市政自來水
-
主要技術參數包含：壓縮機參數
項目
單位
JHC8-A
壓縮機參數
壓縮方式
/
垂直壓縮
舉升方式
/
上提升
理論生產率
t/h
20
最大壓縮力
t
120
電機功率
kW
18.5
工作系統壓力
MPa
21
壓縮腔容積
m3
≥5.5
箱體提升高度
mm
1700
一次壓縮循環時間
s
≤60
外形尺寸(長×寬×高)
mm
5585×3250×6400
垃圾塊參數
垃圾塊數量
塊
2
垃圾塊尺寸(長×寬×高)
mm
1650×1900×1400
垃圾塊密度
t/m3
≥0.92
垃圾塊重量
t
≥4
配套設施參數
站內凈高
mm
≥7000
地坑尺寸
mm
5910×2350×1800
供電電源
V/Hz
380/50
配套車輛型號
/
5160

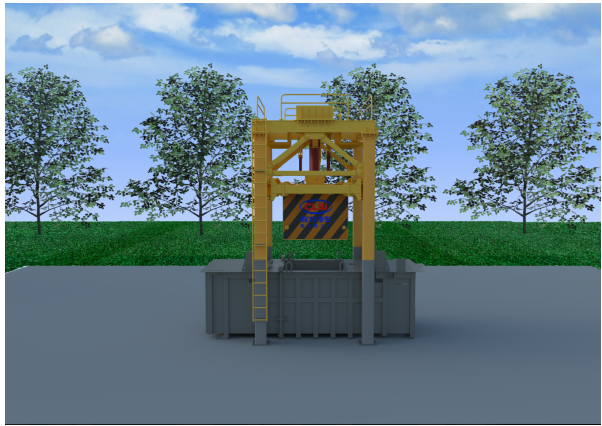

4.1整體介紹
JHC8-A型垂直式垃圾壓縮站是我公司根據國內垃圾處理現狀而研發的一種采用垂直式壓縮方式對垃圾進行壓縮減容
4.1.1 產品組成
JHC8-A型垂直式垃圾壓縮站主要由：機架

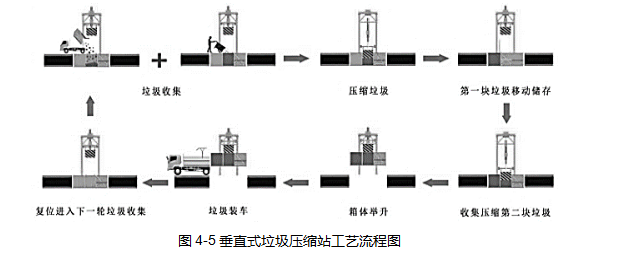

JHC8-A型垂直式垃圾壓縮站的作業流程為：垃圾收集→壓縮垃圾→第一塊垃圾移動儲存→收集壓縮第二塊垃圾→箱體舉升→垃圾裝車→復位進入下一輪垃圾收集
4.1.2 工藝流程
4.1.3性能特點
JHC8-A型垂直式垃圾壓縮站，為箱體地埋式
1、采用垂直壓縮技術，壓縮力大，垃圾壓縮后密度可達到0.92 t /m3
2
3
4、壓頭、垃圾箱與立柱之間導向采用滑塊導向，接觸受力面積大，防止立柱變形，維護性好；
5、地坑內結構件表面采用整體熱噴鍍合金層工藝，極大地提高了箱體及推壓頭的防腐性能；
6、關鍵部位材料選用進口高強度、高耐磨性鋼板，其硬度，耐磨性大大高于普通板，確保設備使用壽命長和維護維修成本低；
7、主要元器件采用進口和國內知名品牌
4.2

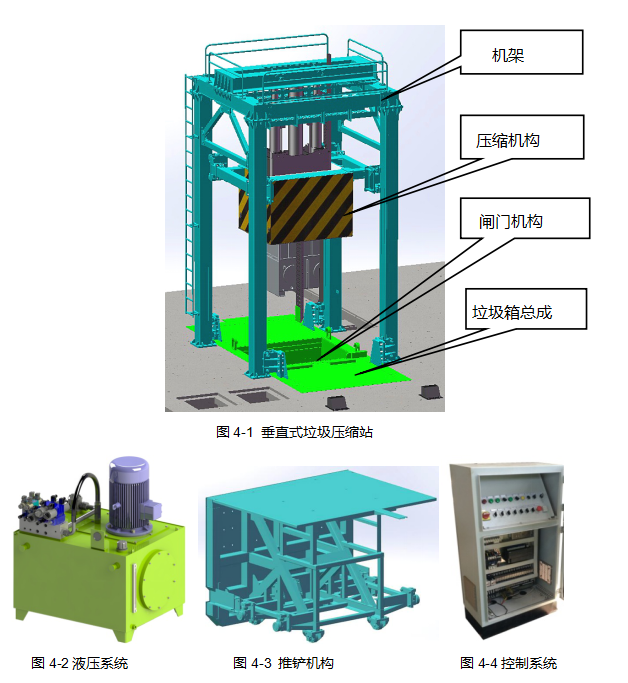

結構部分主要包括：機架
4.2.1機架

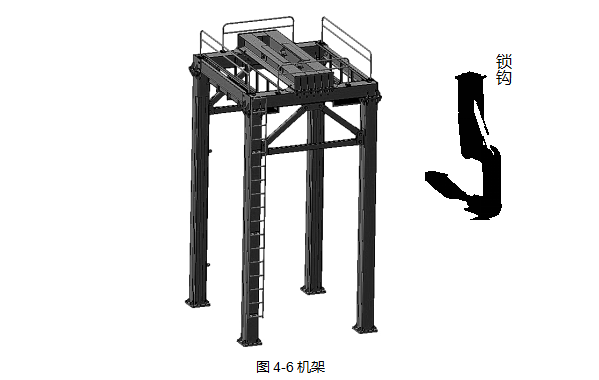

機架是垂直式垃圾壓縮站的定位及導向的主要構件
JHC8-A型垂直式垃圾壓縮站的機架立柱采用280×280×8mm優質方形鋼管制作
4.2.2垃圾箱總成

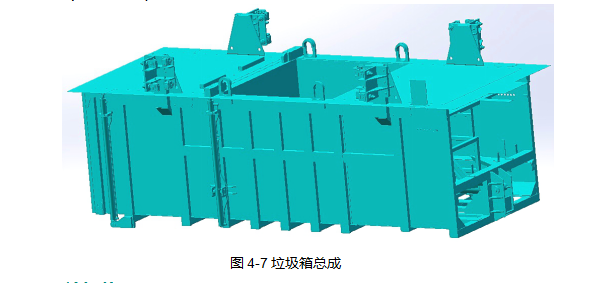

JHC8-A型垂直式垃圾壓縮站的箱體主框架采用整體式箱體結構，垃圾儲存箱為全封閉
4.2.3壓縮機構
壓縮機構是垂直式垃圾壓縮站的關鍵部件

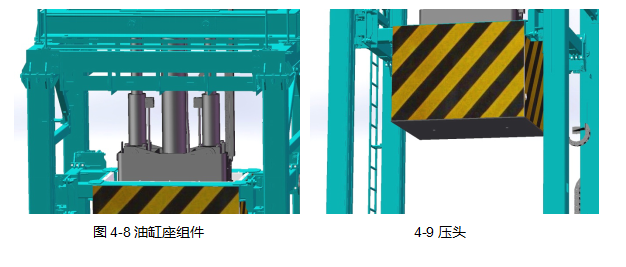

JHC8-A型垂直式垃圾壓縮站的壓縮機構的壓頭底部采用高強度鋼板和型鋼焊接而成
4.2.4閘門機構
閘門機構位于垃圾箱體中部

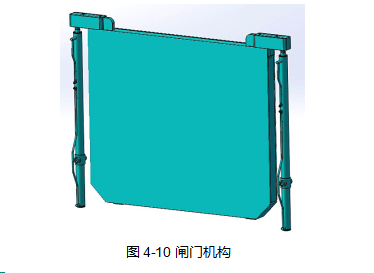

JHC8-A型垂直式垃圾壓縮站閘門機構采用升降門方式，用槽鋼和高強度鋼板焊接制作，強度高、密封性好、整體運行平穩可靠（見圖4-10）。
4.2.5推鏟機構

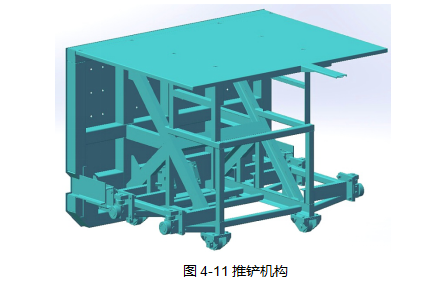

推鏟機構位于垃圾箱體內部一端，是垃圾轉儲
JHC8-A型垂直式垃圾壓縮站的推鏟機構主要采用高強度鋼板和型鋼焊接而成
4.3液壓部分
液壓系統是整個系統的動力源
4.3.1 液壓原理

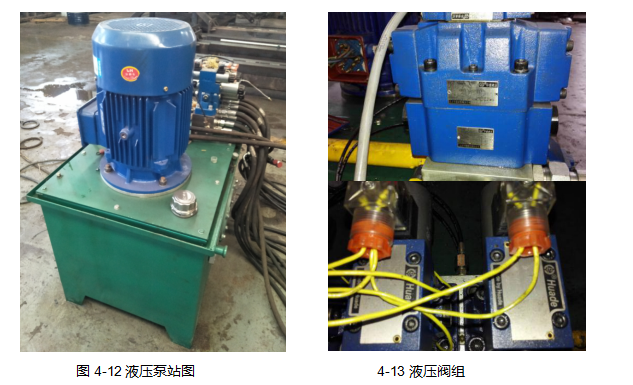

液壓泵站電機帶動油泵旋轉，泵從油箱中吸油后將液壓油通過集成塊(或閥組)，通過液壓閥，實現方向、壓力、流量調節后，再經外接管路，傳輸到液壓機械的油缸中，從而控制液壓缸方向的變換、力量的大小及速度的快慢的調節。
4.3.2性能特點
JHC8-A型垂直式垃圾壓縮站的液壓系統采用開式系統，電機功率為18.5kW（380V/50Hz），系統的最大壓力可達21MPa。液壓油箱采用4mm厚鋼板焊接成型，并設有維修孔，維修方便。油箱采用先進的表面處理工藝和涂裝工藝，保證了油箱良好的防腐性能和散熱性。系統回油過濾精度達到10μm，液壓油的清潔度可達到ISO4406標準18/15級。液壓系統中的泵、閥、缸、管接頭等關鍵元器件均采用國內外知名品牌，密封件均采用原裝進口件；液壓站與垃圾箱體等運動機構分開布局，僅通過管路連接，便于液壓站及其他運動機構維護和檢修。整個系統動力充沛
4.4控制部分
控制系統通過人工或自動操作控制各個系統按規定程序運行
4.4.1 控制原理
控制系統是垃圾壓縮站專用智能控制系統，采用可編程控制器（PLC）程序控制，系統設定了基本工作程序和自動工作程序及聯鎖裝置，即簡化了操作又可避免因誤操作而損壞設備�
4.4.2 性能特點

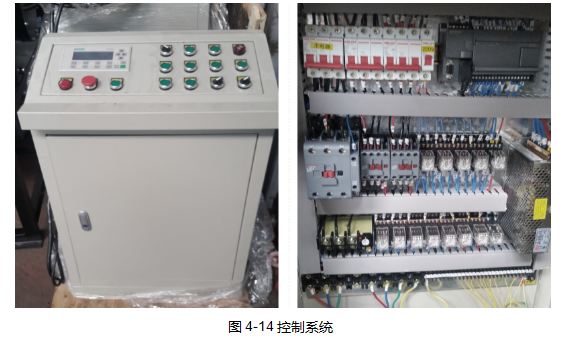

JHC8-A型垂直式垃圾壓縮站電控柜具有過載
4.5污水排放系統
污水排放系統收集站內污水，送至市政污水系統
4.5.1 工作原理

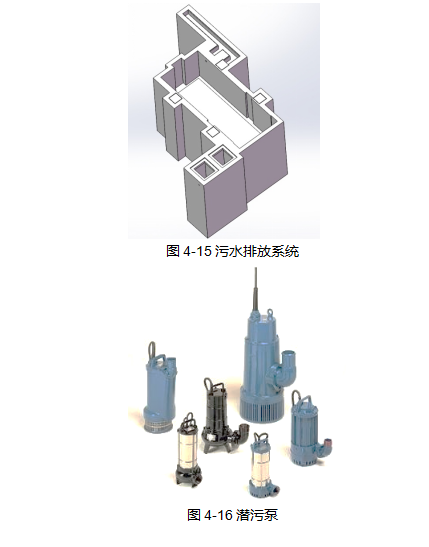

污水排放系統首先通過垃圾箱底部和側部集水盒收集垃圾壓縮過程中的污水；收集的污水流入地坑的預埋管（污水溝）中
4.5.2性能特點
JHC8-A型垂直式垃圾壓縮站具有成熟的污水排放系統
4.6其他系統部分
JHC8-A型垂直式垃圾壓縮站配套系統有：地坑清洗系統
4.6.1地坑清洗系統（選配）
地坑清洗系統是對地坑及集水盒進行自來水沖洗以保證地坑及設備的清潔
地坑清洗系統是利用電機和水泵將自來水加壓
地坑清洗系統在卸料時自動清洗地坑底面，具有沖洗壓力高
4.6.2噴霧降塵系統（選配）
噴霧降塵系統是將水分散成霧滴噴向垃圾投料口
噴霧降塵系統就是通過布置在垃圾投料口的噴嘴
噴霧降塵系統采用市政自來水供水
4.6.3噴霧除臭系統（選配）
噴淋除臭系統由箱柜
噴淋除臭系統由專用高壓噴嘴能噴出小于0.01mm左右的微細除臭粒子，使整個污染或臭氣區域被水霧覆蓋，通過水霧中含有的活性微生物作用可有效的降解空氣中的硫化氫、氨氣和甲硫醇等臭味氣體，將污染物質分解、乳化。并促進氧化而達到長期穩定脫臭的目的。
噴淋除臭系統采用高壓泵，耗電量低、節能環保；每秒能產生50億個霧滴，霧滴的直徑僅為1~10um，除臭效果好；水源精細過濾
該系統的控制系統包含PLC、觸摸顯示器、繼電器和電磁閥等元器件；可根據實
際情況
JHC8-A型垂直式垃圾壓縮站按照一站一機的配置，適合于日處理垃圾量80噸/天的區域，同時根據當地實際情況也可以選擇一站兩機或一站多機的配置（常規配置僅指一站一機建站的配置方式）。
5.1一站一機建站配置
一站一機建站的配置方式主要包含：地埋式垃圾壓縮站設備部分
表5-1一站一機建站配置一覽表
項目
數量
單位
備注
垂直式垃圾壓縮站設備部分
機架
1
套/站
-
垃圾箱總成
1
套/站
-
壓縮機構
1
套/站
-
閘門機構
1
套/站
-
推鏟機構
1
套/站
-
液壓系統
1
套/站
-
控制系統
1
套/站
-
附件總成
1
套/站
含預埋件
污水排放系統
1
套/站
-
噴霧降塵系統
1
套/站
選配
噴霧除臭系統
1
套/站
選配
地坑清洗系統
1
套/站
選配
土建部分
地坑
≥17
m2
用戶自建
站房
1
套/站
用戶自建
轉運場地占地面積
≥84
m2
用戶自建
建站占地面積
≥43
m2
參考
配套設施
壓縮式對接垃圾車
1
臺
用戶選配（1臺/站或1臺/多站）
機動三輪車
若干
臺
用戶選配
人力三輪車
若干
臺
用戶選配

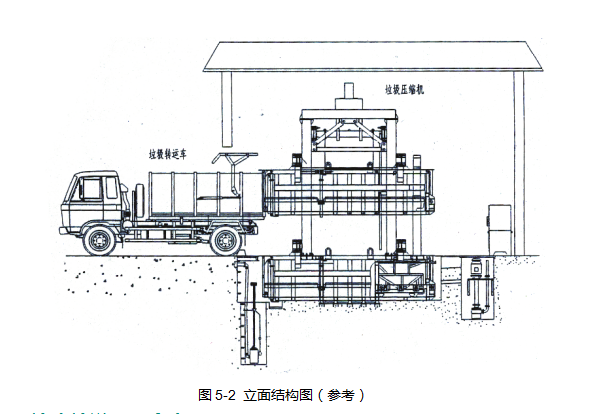

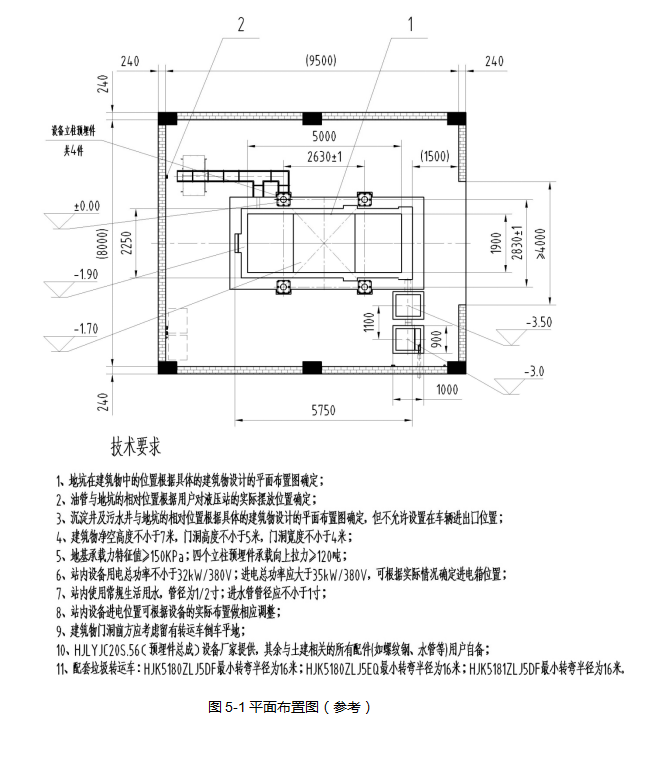

5.2一站一機建站平面布置圖
設備建站包含設備平面布置圖及平面施工圖。實際的平面布置形式可根據實際情況
5.3站建站說明（參考）
2
3、設備用電電源：380V（5線）、40A、電源功率32kW；
4
5
1
2、沉淀井
3
二
三
表3-1 主要技術參數表
四
垃圾箱體是垂直式垃圾壓縮站的主體
五、建站常規配置
1、站房進深≥9500
六、建站注意事項
