CL5160XLY6BZ型淋浴車

發布時間： 2022/4/20作者：程力專用汽車股份有限公司銷售二十一分公司底盤型號：DFH5160XXYE6 額定質量：0 查看次數：

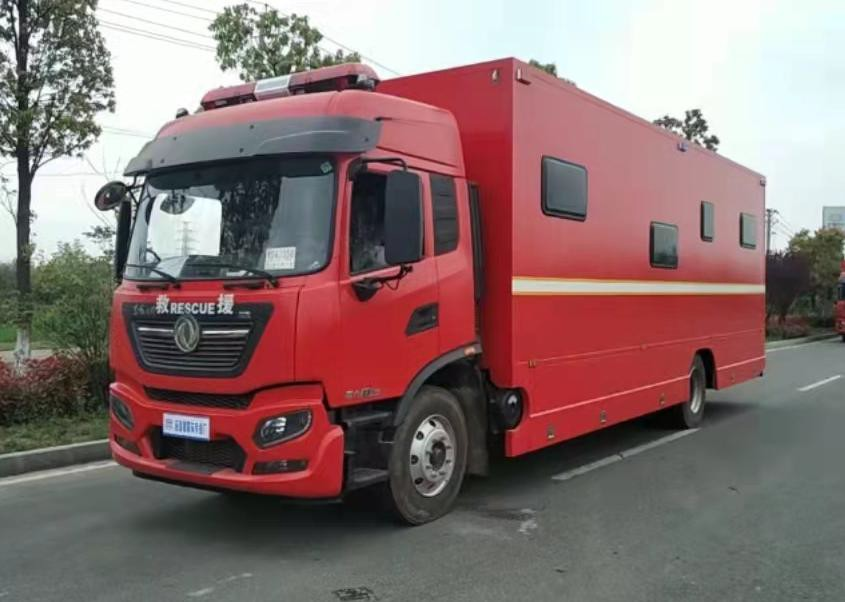

多方位展示圖
規格配置

天錦淋浴車主要技術參數：

1、整車

擴展艙為更衣間

，更衣間右外側設有門和門梯

，撤收后門梯固定在主車廂下副梁中間，更衣間門口處設有門梯燈

；廂體后端設有登頂梯

，主車廂下設有擴展機構，擴展艙（更衣間）的展開和撤收由擴展機構實現

，撤收后有可靠的鎖緊機構

。設備間在廂體前端：內部有燃油熱水鍋爐、2.8KVA柴油發電機

、水泵

、精密過濾器、暖風機

、滅火器

、通風窗、照明燈

；淋浴間設置12個淋浴噴頭

、U形不銹鋼水箱（淋浴間前端、右端

、后端設置水箱）

、皂盒、通風窗

、照明燈

；更衣間為右側擴展艙，內設有更衣柜

、衣帽鉤

、照明燈、前端下部設有通風進氣門

、后端上部設有換氣扇

。

2、廂體

廂體采用聚氨酯發泡技術制作的保溫廂體

，外蒙皮為1.5mm厚防銹鋁板

、內蒙皮為2.5mm厚玻璃鋼板。

3、水路系統

由潛水泵汲取水源或消防栓及自來水供水經進水口至精密過濾器去除源水中的懸浮雜質

，經紫外線消毒后注入淋浴水箱

，從而實現汲水和水質凈化。

調節閥手柄

，啟動洗浴泵

，向鍋爐內注滿水后，再啟動鍋爐

，在洗浴泵的作用下

，水箱內的冷水和鍋爐內的熱水分別進入恒溫混水閥，按設定溫度

自動混合

，達到洗浴水溫，通過淋浴管向淋浴間供水

，實現淋浴

。

排水時，依次打開各排污閥

，進行排水

。水箱底端閥門可使水箱排水。系統所有管路可有效排水

，杜絕低溫情況下因存水凍結而引起管件等損壞。

、電氣系統

通過外部電源或發電機組發電進行配電

，一路對鍋爐控制系統、潛水泵

、洗浴泵

、紫外線消毒器供電；

另一路通過變壓器變壓后

，直流24V電供整車照明，對暖風機和換氣扇供電

。電氣系統采用成熟的工藝

，

系統能夠?qū)崿F(xiàn)自動控制，在燃料及源水供應充足情況下

，能夠做到無人值守連續長時間工作

。

自行式淋浴車是根據部隊的需要研制的洗浴裝備

，具有淋浴設施

，淋浴水加熱能源裝置、水凈化處理設備和供電保障能力的自行式洗浴車輛。適用于野外情況下對人員提供洗浴保障

。

三

、天錦淋浴車主要配置及構成采用汽車二類底盤，上置保溫廂板

，車廂內部零部件為不銹鋼材質，配置水質凈化裝置

、淋浴熱水設施及更衣帳篷，具有抽水

、凈水

、加熱淋浴水、取暖

、儲水及更衣

、洗浴等主要功能，是一種機動性強

、可獨立運行的洗浴裝備

。

淋浴時

，由水泵將冷水注入鍋爐

，加熱至38～42℃,通過管道不斷將熱水送入淋浴噴頭,供人員在車上洗消。寒冷地區使用時

，由暖風機供暖

，使車內溫度保持在20℃以上。有的淋浴車除車上裝有蒸氣鍋爐

、水泵和汲揚器等固定設備外，并帶有帳篷和淋浴設備

。作業時由汲揚器把冷水抽到混合室

，用蒸氣將水加熱，送至車旁帳篷內的淋浴設備

，供人員洗消

CL5160XLY6BZ型淋浴車產品主要技術資料 [環� ！蘛
產品名稱	CL5160XLY6BZ型淋浴車	外型尺寸	10700×2550×3980
底盤型號	DFH5160XXYE6	貨廂尺寸	××
前排乘客	2,3	額定載客(人)
總質量	16000	接近/離去角(°)	16/8,14/8
額定質量		前懸/后懸	1400/3500,1430/3470
整備質量	15870,15805	最高車速(km/h)	89
排放標準	GB3847-2005,GB17691-2018國Ⅵ
整車說明	ABS型號:ABS 8,J ABS,ABS-E 4S/4M;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,焦作博瑞克控制技術有限公司,威伯科汽車控制系統(中國)有限公司;所用材料材質 、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側防護采用裙板結構,離地高度為440mm; 后防護尺寸:2350×120×100×5,后防護離地高度:470mm,材料:Q235;專用功能及裝置:該車主要用于野外淋浴保障功能,專用裝置:冷熱水供給系統 、淋浴裝置;其他說明: 該車僅選用軸距5800mm;總長=前懸+軸距+后懸:10700=1430+5800+3470;10700=1400+5800+3500;選裝外觀和內飾.

CL5160XLY6BZ型淋浴車底盤參數
底盤型號	DFH5160XXYE6	燃油種類	柴油
軸數	2	前輪距	1815,1860,1835
軸距	5800	后輪距	1800
輪胎數	6	輪胎規格	9.00R20 16PR,10R22.5 16PR,10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR

CL5160XLY6BZ型淋浴車發動機參數
發動機型號	發動機生產企業	排量	功率
DDi50E190-60 D4.0NS6B185	東風商用車有限公司東風康明斯發動機有限公司	5000 4000	147 136
