10-20噸分體壓縮垃圾站

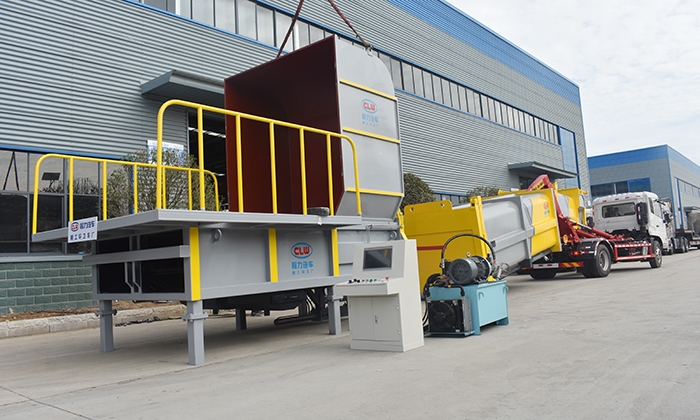

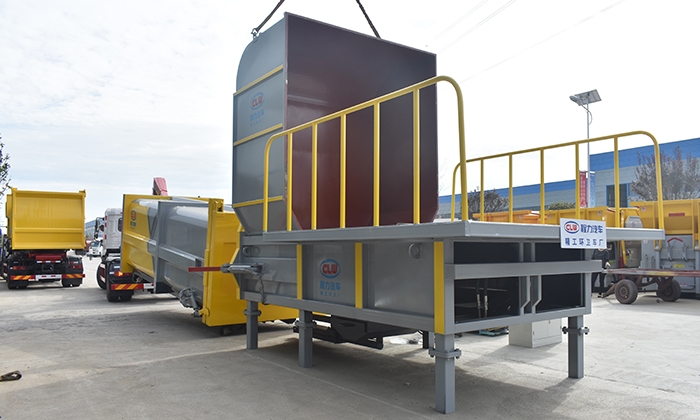

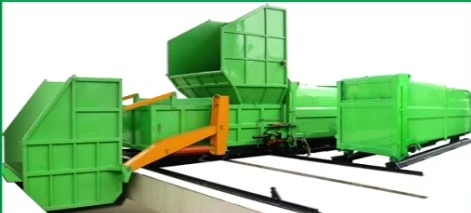

小型水平直壓式垃圾站
推 薦 書
一、產品介紹
我公司生產的小型水平直壓式垃圾站（料斗式或平臺式），是我公司根據國內環衛設備的具體情況，借鑒國內外垃圾處理的先進技術合工藝而研制開發的專利產品。我公司生產的小型水平直壓式垃圾站（料斗式或平臺式），擁有自主知識產權。該設備解決了傳統式垃圾堆放過程中產生的臟亂、惡臭及蚊蟲蒼蠅滋生等問題；在垃圾轉運過程中又杜絕了二次污染，同時提高了垃圾車轉運效率，減輕了工人勞動強度，大大降低運行成本。該產品在垃圾壓縮比、作業效率
我公司生產的該設備為一種采用水平壓縮技術
近來年隨著我國經濟的發展，全國大、中、小各類城市的人居環境的不斷改善和提高，人們對居住環境的要求也越來越高，傳統的生活垃圾的收集堆放轉運方式對環境產生了很大的影響。也隨著征地困難，城市生活垃圾集中收運，中轉壓縮處理的方式成為當前生活垃圾最經濟、環保的垃圾處理模式。為此我公司為適應市場的需求，全新推出小型水平直壓式垃圾站系列是專門針對城市生活垃圾壓縮密實、中轉運輸設計的垃圾壓縮處理設備。
小型水平直壓式垃圾站系列具有建站占地面積小、低平臺上料、外觀新穎等特點
該設備主要適用于城市環衛收集站、居民小區、社區、醫院、學校、大型場館等場所固廢生活垃圾的收集與轉運。
本方案為我公司生活垃圾壓縮處理的推薦方案，結合各個城市生活垃圾分布、收運方式、收運范圍等特點，通過對方案細節的配套修改即可應用。
項目
單位
型號及參數
產品型號
/
JHSZ10
JHSZ20
理論垃圾處理量
t/h
10
20
日垃圾處理能力
t/d
30~60
50~120
料倉有效容積
m3
2.5~4
3~10
最大壓縮力
kN
360
400
推頭行程容積
m3
1.8
2.8
推頭進入箱體長度
mm
400
500
設備能耗
kW (V)
7.5（380）
11（380）
壓實密度
t/ m3
≥0.75
≥0.75
循環時間
s
40
45
選配翻斗容積
m3
2.5~3
2.5~4
配套
垃圾箱
型號
/
JHX15
JHX15/ JHX15
容積
m3
15
15/22
配套移箱平臺型號
/
JHP15
JHP15 / JHP22
配套車輛
/
總質量18噸
總質量18噸 / 25噸
注：滿足客戶個性化需求，最終參數以合同為準。

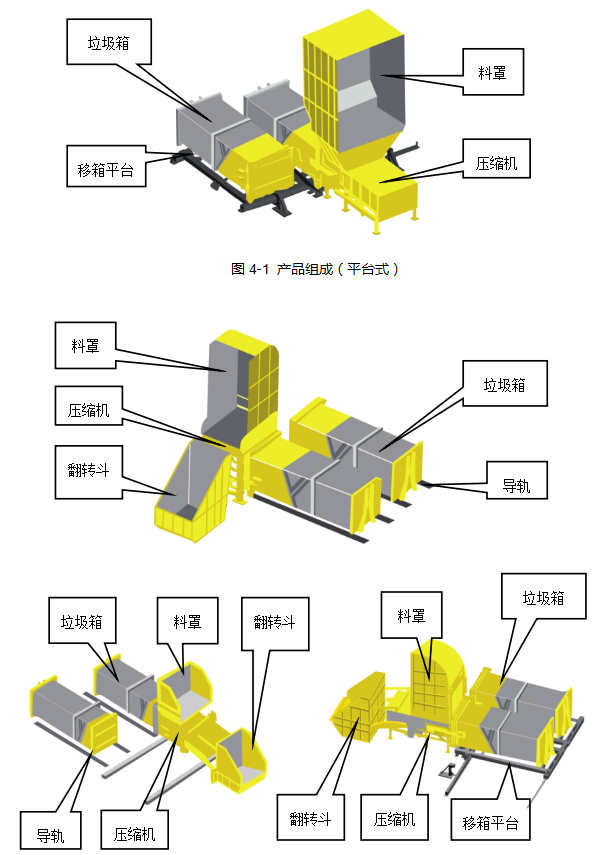

4.1整站介紹及組成
該產品是我公司根據國內垃圾處理現狀而研發的一種采用水平壓縮技術
圖4-2 產品組成（料斗式）

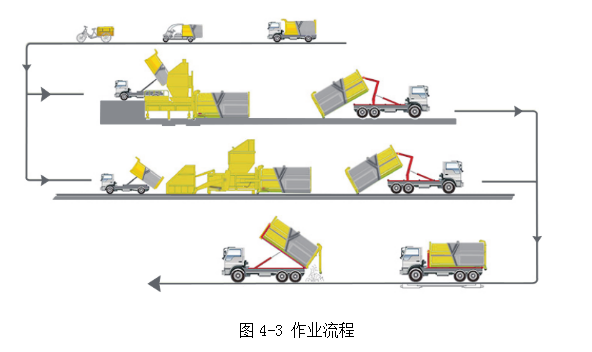

4.2整站工作原理
產品設計采用低平臺直接上料或料斗翻轉上料方式，全電控操作系統，由液壓系統提供動力，產品開發充分考慮產品的使用安全性和可靠性。小型水平直壓式垃圾站系列主要由水平直壓式垃圾壓縮機、水平直壓式垃圾箱、移箱平臺（根據具體設備配置）
4.3產品優點
● 設備關鍵部位均采用高強度耐磨鋼
● 液壓動力系統單元采用模塊式設計，系統性能先進
● 無導軌設計，推頭與腔體周邊小間隙
● 推頭推入箱體內行程長
● 推頭運行全行程位移控制，可使壓縮節能
● 重要及關鍵部件性能優異
● 智能操作控制系統采用高集成PLC控制，可實現箱體自動換位、鎖緊及自動壓縮循環
● 污水全密閉收集
5.1水平直壓式垃圾壓縮機

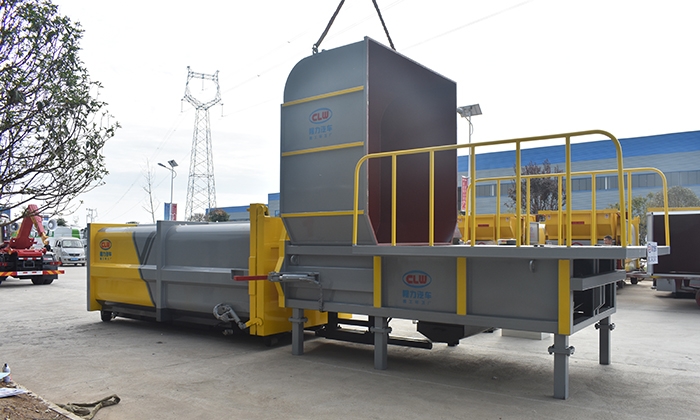

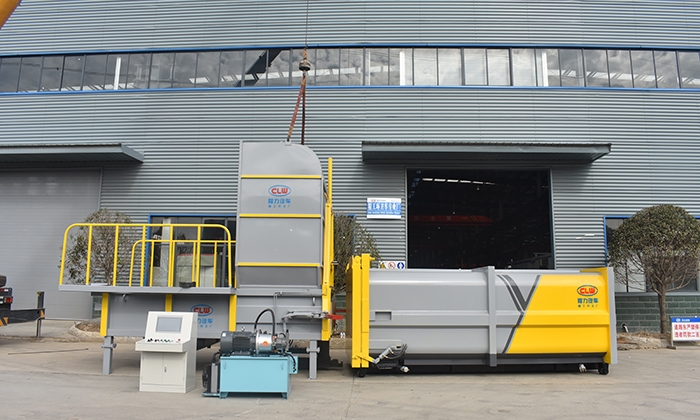

小型水平直壓式垃圾壓縮機系列上料方式主要分為平臺式（見圖4-1）或料斗式兩種方式（見圖4-2）。
平臺式水平式垃圾壓縮機主要由壓縮機體
料斗式水平直壓式垃圾壓縮機主要由壓縮機體、壓縮推鏟
在整體建站過程中

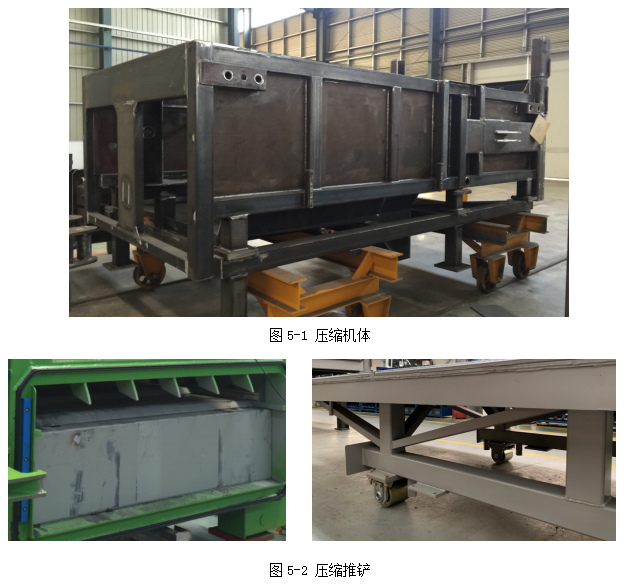

5.1.1壓縮機體
該結構是水平直壓式垃圾壓縮機的主要構件
5.1.2壓縮推鏟
該結構主要作用是將壓縮腔的垃圾壓入垃圾箱體內，需要往復不斷運動（見圖5-2）。其關鍵部位采用為高強度鋼板和型材制作，選用的鋼板其屈服強度可達到700MPa，型材強度達到345MPa，確保其高強度運行的使用要求。壓縮推鏟側面呈梯形，采用單缸驅動或雙缸交叉驅動（根據客戶需求而定）；壓縮推鏟采用底板接觸或者底板+滾輪接觸運動（根據客戶需求而定）
5.1.3鎖箱機構

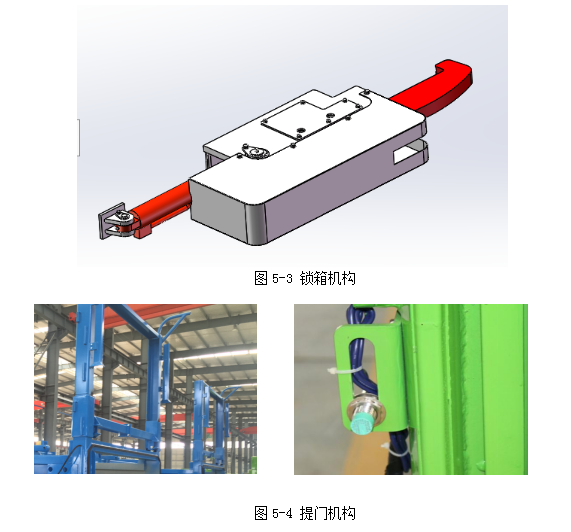

鎖箱機構（見圖5-3）將壓縮機與垃圾箱箱體鎖止
5.1.4提門機構
提門機構用于將箱體上的閘門進行打開和關閉。該機構置于壓縮腔與垃圾箱對接位置兩側的上部，且單條油缸同步驅動，可自動對接垃圾箱后門內的閘門，通過上下運動開啟和封閉；同時該機構具有切斷、分離垃圾的能力，以保證閘門關閉后，無垃圾滯留、外掛等現象。閘門的上下運動位置由接近開關控制；閘門關閉采用智能監控裝置控制，保證閘門關閉可靠，關閉后不會出現垃圾滯留和外漏。在垃圾箱與壓縮機分離時，壓縮機前就不會有殘留、拋灑的垃圾；保證閘門關閉可靠，同時垃圾箱的后門上也不會出現垃圾殘留的情況（見圖5-4）
5.1.5翻轉斗機構
翻轉斗機構（見圖5-5）用于將垃圾傾倒入壓縮腔內，一般根據客戶前端收集車的不同來設定翻轉斗的容積
圖5-5 翻轉斗機構

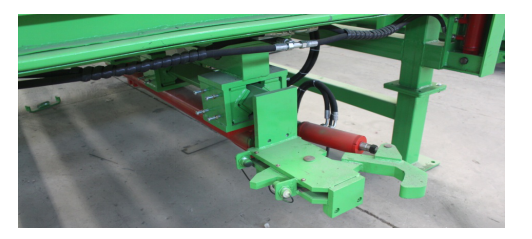

5.1.6推拉箱機構
推拉箱機構（見圖5-6）的作用是將垃圾箱拉近、推離壓縮機�？勺詣优c箱體對接和分離，該機構伸出和收回采用液壓油缸來驅動。
推拉箱機構能夠準確地與垃圾箱對接，拉入箱體時平穩、勻速，箱體與壓縮機對接后能夠自動停止；同時可準確的將箱體拉向或推離壓縮體，并自動定位停止位置。推拉箱機構的掛鉤能方便的開啟和鎖至，人員操作方便。
推拉箱機構由油缸、鎖緊鉤頭和固定支架組成
推拉箱機構采用有軌和曲線滑動的運行方式
推拉箱機構推箱距離達到600mm以上
5.1.7料罩

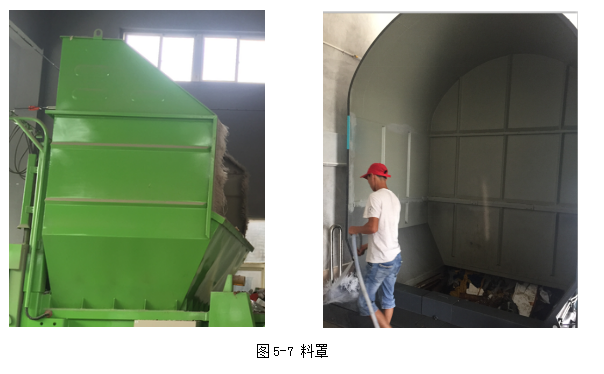

壓縮腔上部具有防塵罩及導料罩（見圖5-7），該部件能遮擋垃圾傾倒時產生的揚塵
卸料槽位于壓縮主機壓縮腔的上方
5.1.8液壓系統

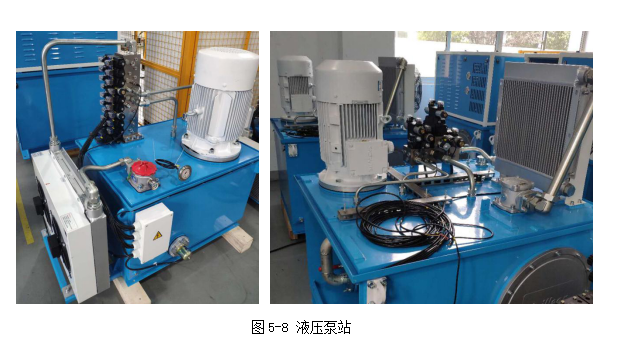

液壓泵站是本設備的動力源
液壓系統工作機構為開式系統
5.1.9控制系統
該設備中電氣和液壓元件都采用國內外知名品牌（如日本和泉繼電器、施耐德鑰匙開關

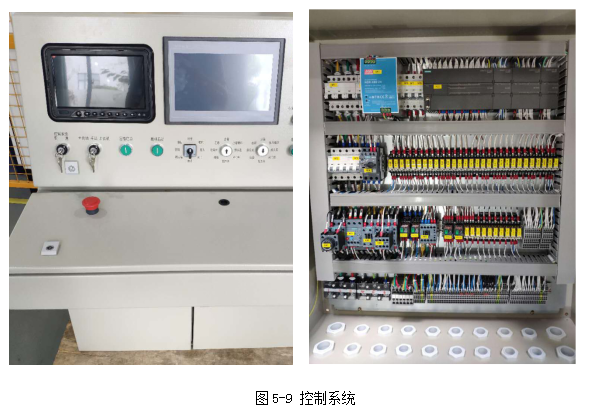

水平分體式垃圾壓縮站控制系統（見圖5-9）分為兩個控制系統：（1）控制壓縮站的所有動作的主控控制系統；（2）控制壓縮站輔助設備工作的輔助控制控制系統
本系統是垃圾站專用智能控制系統，采用可編程控制器（PLC）程序控制
控制系統中的PLC、文本顯示器
該設備的控制系統對壓縮頭的運動控制采用了全程不間斷的傳感控制技術
控制系統具有以下防止誤操作的安全自鎖設置（以下功能不含檢修模式）：
1
2、移箱平臺和垃圾箱未與壓縮機正常分離到位時，無法啟動移箱平臺；
3、出現設備故障報警時壓縮主機自動停機，不可啟動使用；
4、轉運車在拉箱和放箱過程中移箱機構無法啟動；
5
6
控制系統具備故障自動收集
控制系統能夠?qū)崿F(xiàn)設備緊急停機、壓縮頭強制退回的安全控制功能。
控制系統能夠?qū)崿F(xiàn)自動控制壓縮循環的能力。
控制系統在閘門關閉時能夠自動控制并保障閘門關閉到位，且無垃圾滯留、外掛。
控制系統實現推鏟全行程位移顯示及實時控制。
5.2水平直壓式垃圾箱

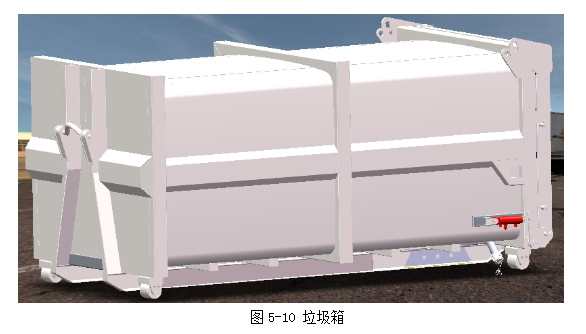

水平直壓式垃圾箱，以下簡稱垃圾箱（見圖5-10）主要用于壓裝和轉運垃圾。它可以與水平直壓式垃圾壓縮機對接并儲存垃圾，可以與車廂可卸式垃圾車配套使用，從而實現對垃圾的裝卸和轉運。垃圾箱主要由箱體焊合、后門、閘門、鎖箱機構、排污裝置等組成。垃圾箱后門采用液壓鎖緊，從車廂可卸式垃圾車液壓系統取力，可在車輛駕駛室內直接控制后門的開啟和關閉。垃圾箱整體設計為倒錐體
5.2.1后門機構

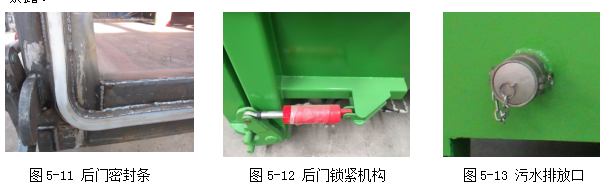

后門為雙層結構，外層與壓縮主機接觸鎖緊后保證密封，內層為可升降的閘門，升起時可使箱體與壓縮腔連通，落下時可保證箱體處于密封狀態。垃圾箱后門密封膠條（見圖5-11）采用雙道密封線進口密封膠條，確保不論是在與主機對接還是運輸過程中均不會出現污水泄漏。垃圾轉運箱的后門采用液壓鎖緊（見圖5-12），從車廂可卸式垃圾車液壓系統取力，可在配套車輛的駕駛室內直接控制箱體后門的打開和鎖緊。
其特點為：密封性能優異，能有效防止污水的滲漏和氣味的散發。
5.2.2垃圾箱污水處理系統
在壓縮過程中垃圾和污水不進入壓縮腔后部，擁有單獨的污水存儲室（見圖5-13），可以儲存部分污水，專門設計的濾水裝置保證污水的順利排放，以確保在壓縮過程中能夠?qū)崿F(xiàn)污水有序排放的目的。
箱體后部左右側各設置1個排污口及消防接口，保證壓縮過程中垃圾滲濾液的及時排放，運輸過程中污水排放口保持密封。做到滲濾液直排收集池，不在車間及地溝暴露。

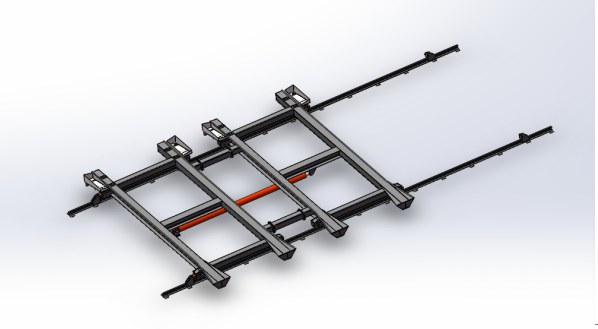

5.3移箱平臺（根據具體設備配置）
移箱平臺是水平直壓式垃圾成套設備主要配套設備之一，主要用于實現垃圾箱移動、換位。它配合壓縮機
平臺運行可以保證自動定位停止，且定位準確，保證垃圾轉運箱與壓縮主機可以準確對接。
機構主體采用活動連接形式，以便于今后的維修和部件更新，同時降低維護成本。
圖5-14 移箱平臺
5.4其他系統

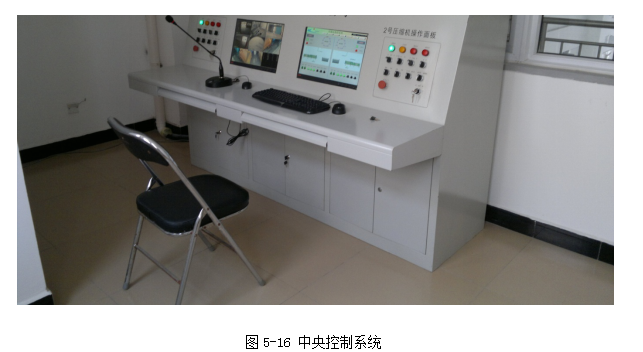

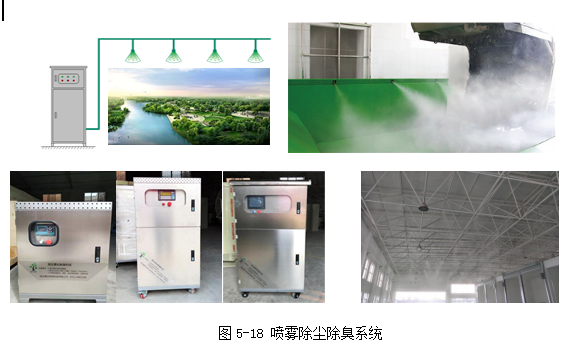

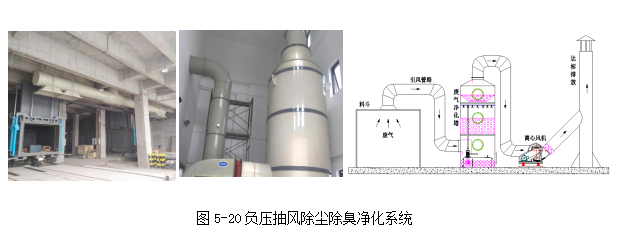

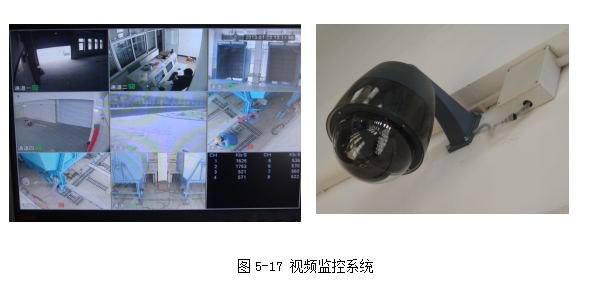

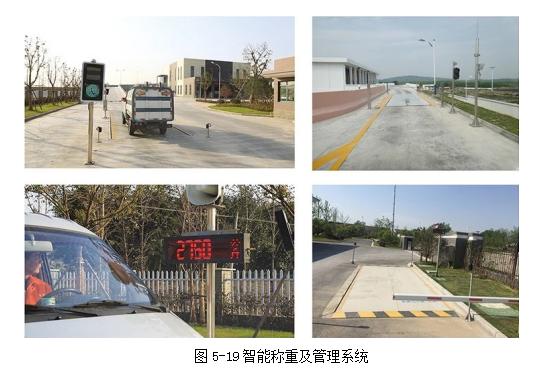

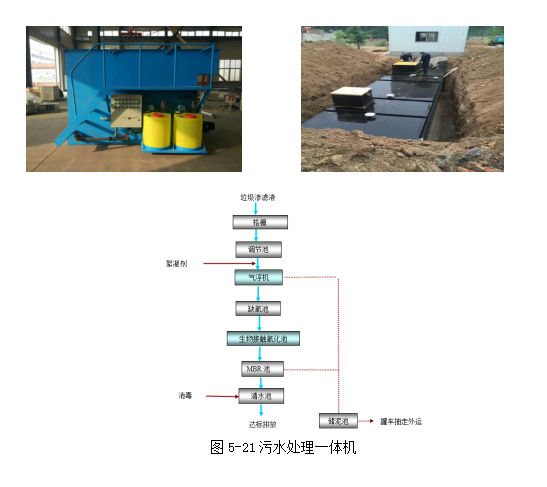

在整體建站過程中，本公司可以根據客戶的需求選配其他配套智能、環保系統，如：高壓清洗系統、噴霧除臭系統、中央控制系統等

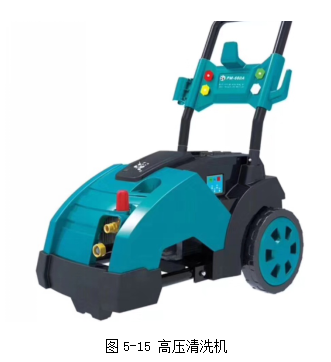

5.4.1高壓清洗機（選配）
高壓清洗機（見圖5-15）主要用于轉運站內壓縮箱及卸料工位的清洗
