15立方移動式壓縮垃圾箱產品簡介

一、15立方移動式壓縮垃圾箱產品概述

JHY系列移動式垃圾壓縮機是我公司根據柜內環衛設備市場需求及垃圾轉運模式，自主研發的具有先進技術和工藝的垃圾壓縮處理設備，主要用于對城區街道、商業區、居民工廠、學校、醫院的生活垃圾進行收集轉運。

JHY系列移動式垃圾壓縮機采用水平壓縮技術，對收集來的松散生活垃圾直接壓入封閉式的垃圾箱內進行壓縮減容，排出垃圾中所含污水和氣體，再用車廂可卸式垃圾車轉運。該設備具有臭氣散發少、無二次污染、占地面積小、機動靈活等特點，特別適用于市區征地難、場地較小的條件下新建轉運站及舊站改造。JHY10-A / JHY12-A / JHY15-A / JHY18-A型移動式垃圾壓縮機主要適用于人力車及1.5噸以下的小型機動車（寬度不大于1.8米）上料的垃圾收集方式。

二、15立方移動式壓縮垃圾箱成套設備配置經供參考

三、15立方移動式壓縮垃圾箱主要組成部分

JHY系列移動式垃圾壓縮機由壓縮腔、垃圾箱體、壓頭、卸料門、上料機構、鎖緊機構、前門、液壓電控系統等組成。

3.1、壓縮腔是執行壓縮作業的部件載體，是將垃圾進行壓縮的通道。

3.2、垃圾箱體是垃圾壓縮的存儲部件。

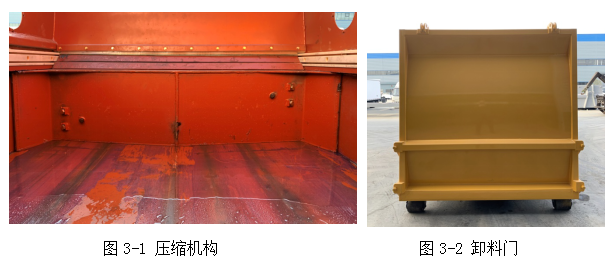

3.3、壓頭是將垃圾從壓縮腔壓入裝載箱體的施壓機構，能有效地對垃圾進行破碎和壓縮（圖3-1）。

3.4、卸料門是將垃圾卸出的裝置（圖3-2）。

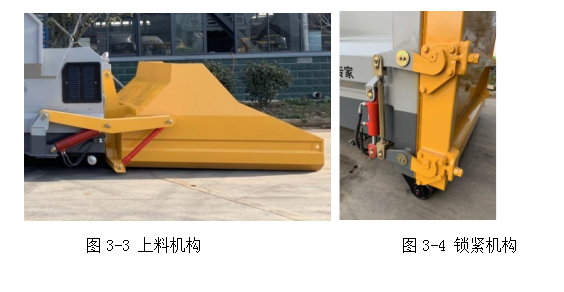

3.5、上料機構是設備的投料裝置，安裝于壓縮腔的前部（圖3-3）。

3.6、鎖緊機構是將卸料門打開鎖緊的裝置（圖3-4）。

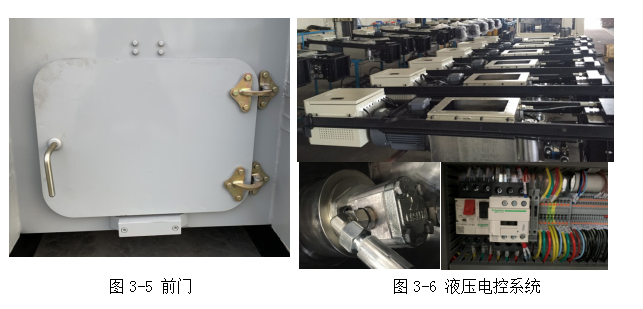

3.7、前門是設備壓縮腔前部安裝維修門，主要用于壓頭部分安裝、壓縮油缸安裝及壓縮腔體后部殘留垃圾的作用（圖3-5）。

3.8、液壓電控系統是設備整體的動力源泉，為設備的裝載、壓縮等動作提供動力，由泵站系統、電控系統和操作系統等組成（圖3-6）。

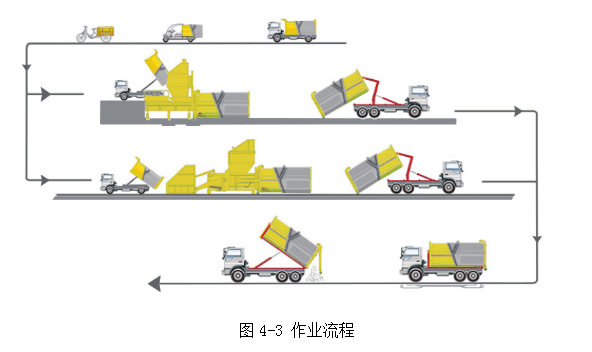

四、15立方移動式壓縮垃圾箱工作流程

    垃圾收集-垃圾卸料-上料機構翻轉-壓頭壓縮-垃圾車轉運-卸料。

五、15立方移動式壓縮垃圾箱特點及優勢

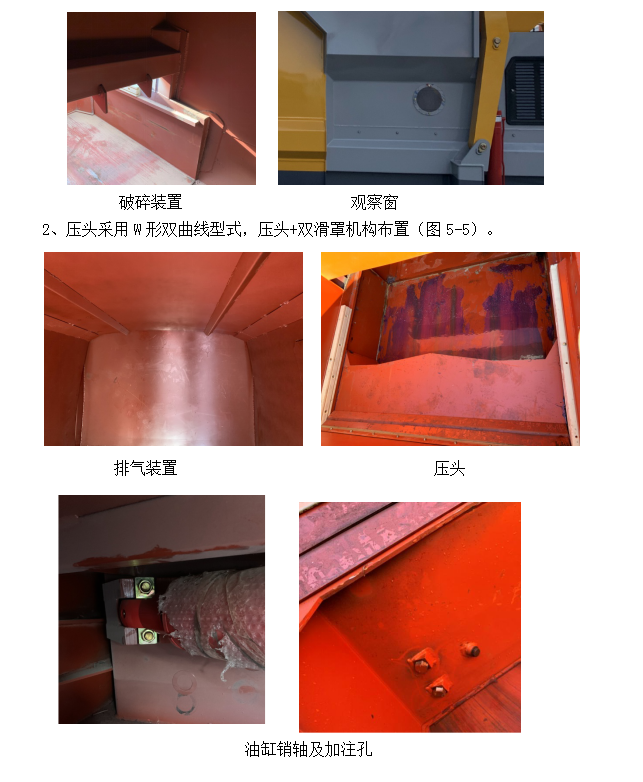

1、壓縮腔具有兩側觀察垃圾壓縮實時狀況功能，觀察窗采用高分子樹脂材質，具備防爆、易清洗功能。

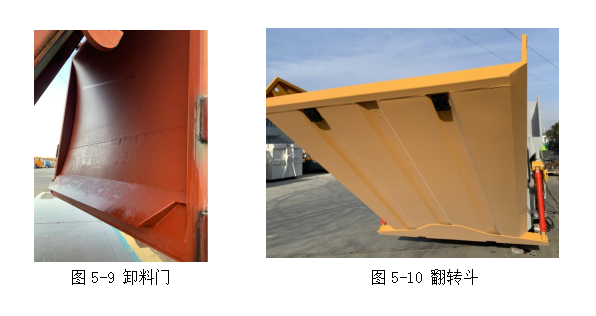

3、卸料門采用高強度Q345板材及型材制作，內部具有垃圾卷揚裝置，確保垃圾在壓縮中充滿整個垃圾箱體。

4、上料機構采用多連桿機構設計；料斗采用瓦楞結構設計，外部及底板無加強筋、美觀大方，翻轉斗底部具有緩沖裝置。

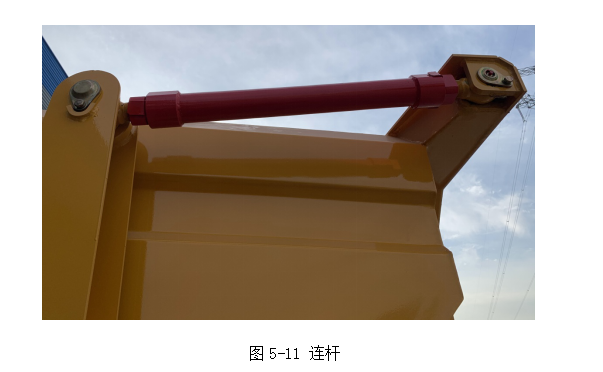

5、翻轉斗容積3.5m3以上，滿足小型收集車一次性卸料；連桿具備多向調節功能，調節后具有止動板，能有效防止調節后螺栓松動導致機構不平衡現象出現。

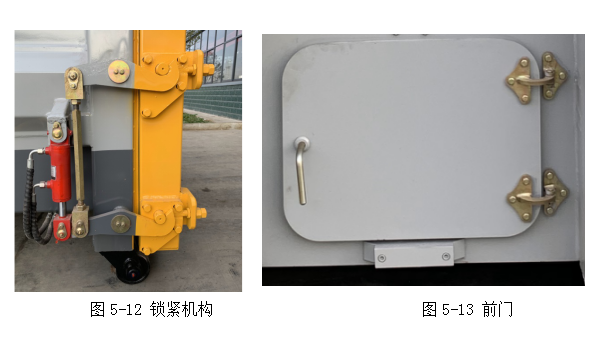

6、鎖緊機構鎖緊采用油缸大腔受力、多連桿驅動鎖緊設計；鎖緊支座以及連桿均具備可調節功能，能大大延長卸料門密封膠條使用周期；銷軸及連桿均采用調質、鍍鋅處理，提升其使用周期；。

7、前門采用Q345高強度整板制作，具體美觀、簡潔的特點；轉動鉸鏈、把手及鎖緊舌均采用鍍鋅防腐處理。

       8、設備各轉動銷軸均采用調質、鍍鋅處理，提升其使用周期；耳板采用螺栓+耳弧板固定，避免螺栓出現受剪情況出現。

9、上料機構油缸具備雙向緩沖功能，降低上料機構運行噪聲；壓縮油缸具備緩沖功能，進一步減緩壓縮換向沖擊，提升整體運行平穩度；油缸黃油嘴均具備防護措施，以防使用中黃油嘴出現剪斷情況。

六、15立方移動式壓縮垃圾箱主要技術參數

注：滿足客戶個性化需求，最終參數以合同為準。

七、15立方移動式壓縮垃圾箱設備安裝及水電要求

8.1、用戶可根據當地的地理位量和垃圾處理量來確定垃圾站設備和車輛的配置,以下垃圾站布置示意圖（圖8-1和圖8-2)中標注尺寸為垃圾始要求的最合理尺寸供用戶參考，均為單機位布置方案，雙機位及多機位在此基礎上進行寬度方向疊加即可。

8.2、單機位電力要求:客戶需提供三相五線制,280V/10kW的外接電源,并配有相應的斷路、帶漏電保護斷路器(1n<30m)，電源距離壓縮機距高不大于10米。

8.3、水源要求:常規生活用水,進水管最小為1寸。

8.4、建筑物的要求: JHY10-A/JHY12-A建筑物內凈空高度不小于5.5米，大門內空凈高不得小于5米，大門寬度不得小于4米；JHY15-A/JHY18-A建筑物內凈空高度不小于6米，大門內空凈高不得小于5.5米，大門寬度不得小于4米。

8.5、建筑物內部采用C25及以上標號鋼筋混凝土結構，厚度大于200mm。

8.6、建筑物外部轉運場地大小及地面強度滿足相關轉運車輛轉運需求。

8.7、圖示及技術說明僅給出設備的安裝要求，客戶可根據周邊情況設計員工休息室、洗手間、污水井及沉淀池設施,為方便清淤，化糞池建議置于室外。
