18立方移動壓縮垃圾箱

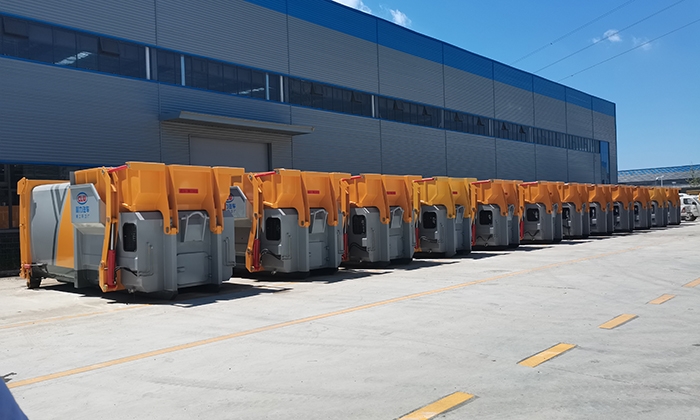

18立方智能移動式壓縮轉運箱
一、18立方智能移動式壓縮轉運箱產品技術描述.
移動式壓縮轉運箱為我公司引進德國技術而研發的新一代垃圾壓縮處理設備，該設備由垃圾儲存箱、壓縮機構、提料機構、電液控制系統等組成，配套拉臂車移動使用。設備具有結構緊湊、布置靈活、操作方便、不需建設廠房和基礎等特點，適用于街道社區、醫院、學校、公園、廣場等各種垃圾收集轉運的場所，是城市環衛部門、各種企事業單位垃圾處理裝備的一種理想選擇。
二、18立方智能移動式壓縮轉運箱產品設備組成
（1）由壓縮頭、箱體、提料機構、后門鎖緊及密封、液壓系統和電器系統組成，動力采用380V三相五線，可根據需要隨時整體移動。

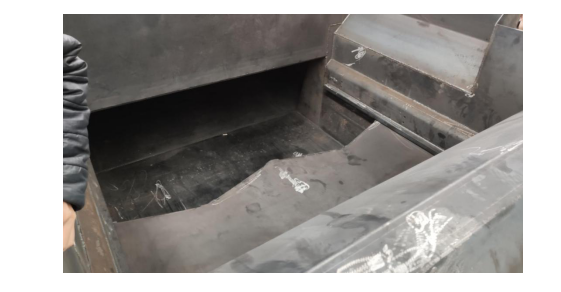

（2）壓縮機關鍵材料采用高強、耐磨、耐腐蝕鋼板，壓縮頭底板厚8mm，屈服強度大于1000MPa,機箱底板、側板厚5mm，屈服強度大于700MPa。

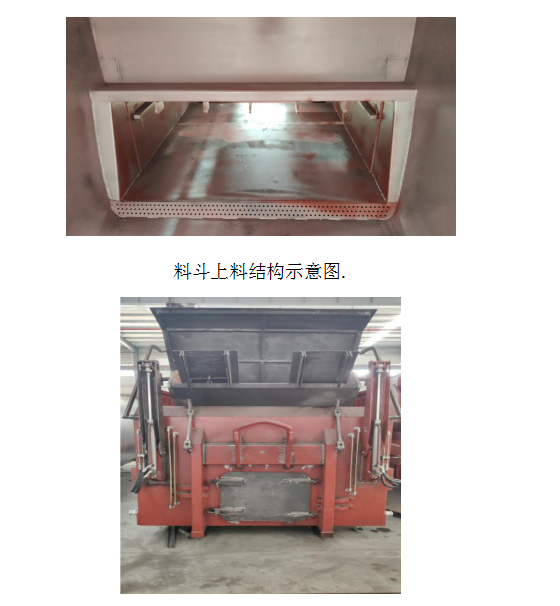

（3）提料機構適用于標準120L/240L/660L/1100L垃圾桶上料。
|
技術項目 |
技術參數 |
相應配置 |
|
型號 |
CL18型 |
海納爾動力控制單元，進口臺灣臺達PLC控制系統，信捷顯示器，施耐德電器開關，臺灣臺達CPU處理器。 |
|
外形尺寸:長*寬*高 |
6640×2575×2560 |
|
|
箱體容積（m3） |
18 |
|
|
設備投料口高度mm |
1570 |
|
|
底梁寬度mm |
1060 |
|
|
導向輪輪距mm |
2200 |
|
|
吊耳中央高度 |
1570 |
|
|
液壓系統額定壓力（Mpa） |
21 |
意大利進口凱斯帕齒輪泵或馬祖齒輪泵 |
|
最大壓縮力（KN） |
280 |
|
|
壓實密度（t/m3） |
0.8 |
|
|
運行噪音dB |
63 |
|
|
電機功率（Kw） |
7.5 |
ABB定制專用電機 |
|
電源 |
380V.三相.15A，防水設計 |
|
|
推頭循環時間（S） |
42 |
|
|
壓縮腔單次循環行程容積（m3） |
1.2 |
|
|
理論：單機處理垃圾量（m3/h） |
95 |
|
|
卸料后門開啟方式 |
快換液壓接頭 |
|
|
整機重量 |
5300 |
|

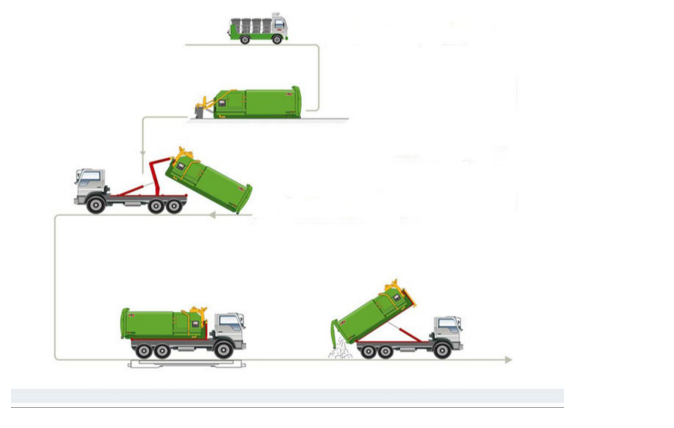

三、18立方智能移動式壓縮轉運箱產品產品工藝流程
四、18立方智能移動式壓縮轉運箱產品的技術特點

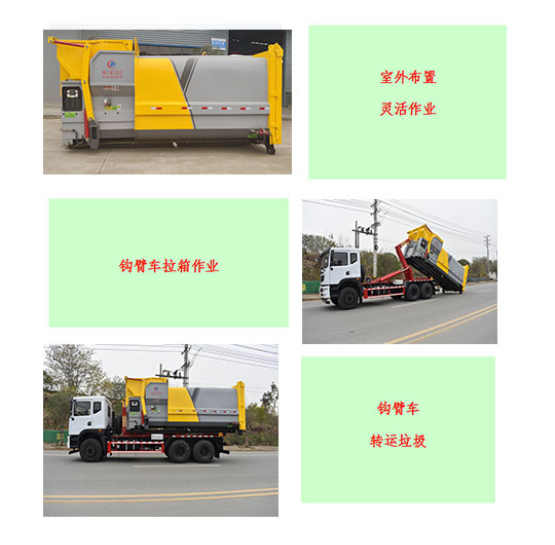

（1）設備模塊化設計，可獨立作業，不需要配套其它設備和廠房，布置靈活，自由選擇；
（2）壓縮機功率達7.5kw，設備工作效率高，抗高峰沖擊能力強；
（3）設備具有后門“B 型”密封和底部儲水的雙重密封設計，整個箱體密封設計，垃圾運輸過程無二次污染；

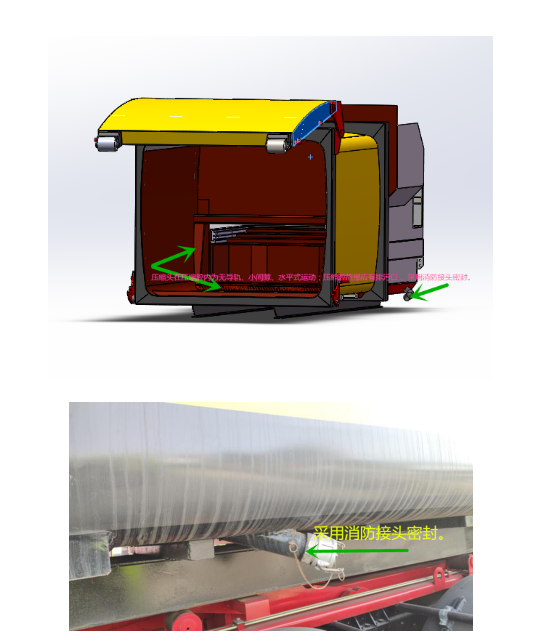

（4）壓縮頭在壓縮腔內為無導軌、小間隙、水平式運動；壓縮腔后部應有排污口， 采用消防接頭密封。

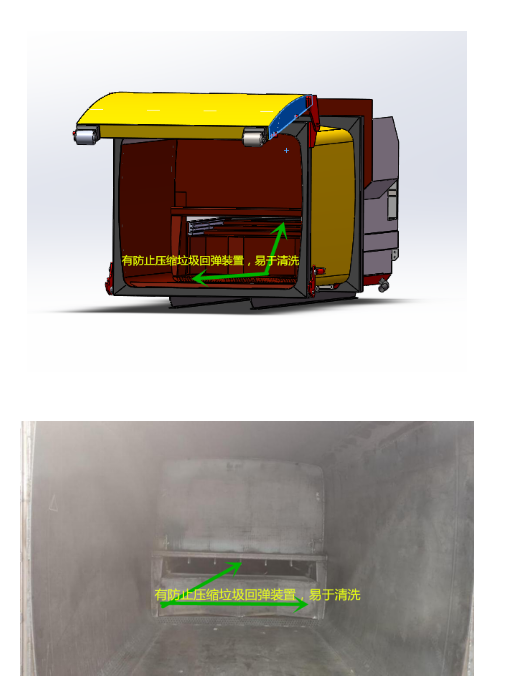

（5）有防止壓縮垃圾回彈裝置，易于清洗，不易殘留垃圾或滲漏液。
（6）箱體關鍵材料采用屈服強度大于700MPa的高強、耐磨、耐腐蝕鋼板；

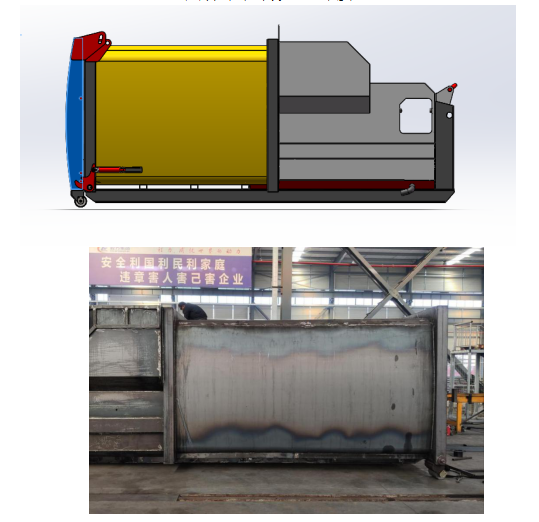

（7）箱體側邊板應為整板制作，不應有外漏加強筋。
（8）箱體容積利用率更高，總體符合國際通用標準，能與符合DIN30722國際通用標準拉臂無縫對接。

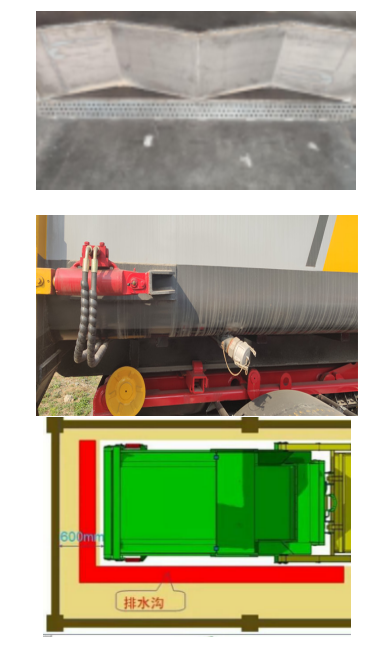

（9）污水排放，垃圾在擠壓過程中產生的污水通過壓縮機底部的污水排放口排入指定的污水溝中。

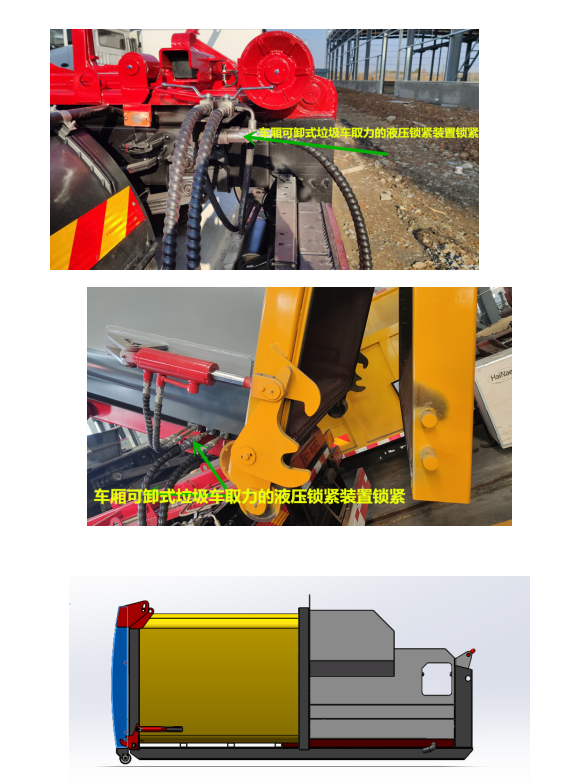

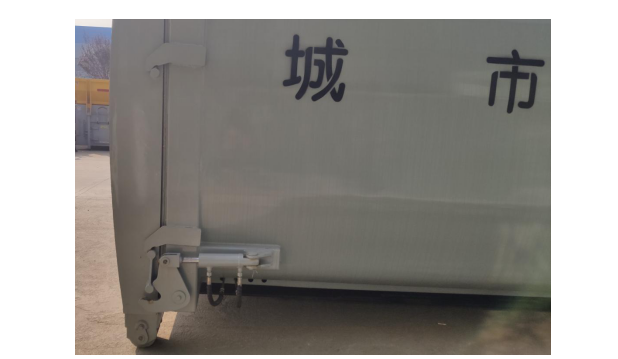

（10）后門應配有安全、可靠的鎖緊裝置，采用從車廂可卸式垃圾車取力的液壓鎖緊裝置鎖緊，可在駕駛室內進行開門、傾倒、鎖門的所有作業。

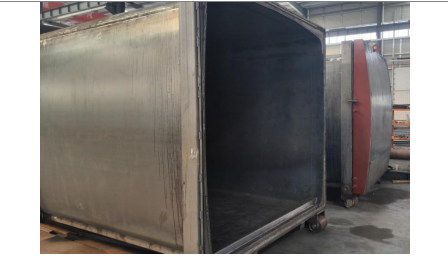

（11）垃圾箱整體為大弧形結構，其底板采用 5mmQ345 高強度、耐磨鋼材，側板及頂板采用 5mmQ345 高強度、耐磨鋼材,壓縮推頭的兩側板采用 10mmQ345 高強度、耐磨鋼材,壓縮倉的兩側板采用 12mm,10mm基板和耐磨板拼焊而成，滑動耐磨件采用高強尼龍 PA66，整體結構合理，使用壽命長；電氣控制系統：采用PLC控制，可實現連續自動壓縮�？刂泼姘迳习惭b有不小于14英寸液晶觸摸顯示屏，能實時顯示箱體內垃圾壓縮的況，填充情顯示內容有：總工作時間，滿箱指示，油溫報警，液位報警，誤操作等自診斷運行狀態。
（12）電液控制系統元器件均為國際知名品牌產品，設備使用安全可靠；
|
序號 |
型 號 |
名 稱 |
數量 |
品 牌 |
|
1 |
YWZ-80T |
液位計 |
1 |
HaiNaer |
|
2 |
TAB0761B12P |
空氣濾清器 |
1 |
CLEAN |
|
3 |
HN15.01 |
機架組件 |
1 |
HaiNaer |
|
4 |
HN15.02.01 |
油箱組件 |
1 |
HaiNaer |
|
5 |
PT310250-155 |
液位液溫開關 |
1 |
HaiNaer |
|
6 |
56274006 |
吸油濾油器 |
1 |
HaiNaer |
|
7 |
YLF150 |
風冷式油冷卻器 |
1 套 |
HaiNaer |
|
8 |
HR-012 |
液控單向閥 |
1 |
ATOS |
|
9 |
DHE-063 0/2-24DC |
電磁換向閥 |
3 |
ATOS |
|
10 |
DHE-063 2/2/A-24DC |
電磁換向閥 |
1 |
ATOS |
|
11 |
RVC0.M22.0G.0000 |
溢流閥 |
2 |
VIS |
|
12 |
HN15.02.03-01 |
閥 塊 |
1 |
HaiNaer |
|
13 |
HPCK-12 |
單向節流閥 |
2 |
華液 |
|
14 |
WDR15A/4 |
單向閥 |
1 |
VTOZ |
|
15 |
8252.84.2517 |
壓力傳感器 |
1 |
TRAFAG |
|
16 |
MCS-G1/4 |
測壓接頭 |
1 |
MCS |
|
17 |
WDR10A-10 |
單向閥 |
1 |
VTOZ |
|
18 |
PLP20.14D0 /ALP2A-D-20 |
齒輪泵 |
1 |
CASAPPA /MARZOCCHI |
|
19 |
MS112L-4-B35-5.5（頂置） |
電動機 |
1 |
HaiNaer |
|
20 |
HN11.03-01/CR24 28X50-Z17.29X24 |
鐘罩/聯軸器 |
1 |
HaiNaer |
|
21 |
EEPE4BC-P10B |
回油過濾器 |
1 |
HaiNaer |
|
22 |
|
配套膠管 |
1 套 |
PARKRE |
（13）設備能耗損失效率參數：壓縮機連續工作 2h 后的油箱內油溫：≤45℃
（14）設備安全參數要求：設備的絕緣電阻率：≥350MΩ；
（15）產品所有結構件均經過拋丸、除銹、噴涂處理，與垃圾直接接觸的鋼材均進行了酸洗、磷化等防腐處理，整機防腐性好。
五、18立方移動壓縮垃圾箱主要組成單元
（1）控制系統應實現裝載量分段指示(1/4、1/2、3/4)及滿載警示功能；應具有緊急停機功能；應具有壓縮頭強制回退功能。
（2）壓縮機頭：由動力單元（PLC自動控制）、“W”型壓縮頭和裝填腔組成，將料斗送入的松散垃圾壓入垃圾箱內；
（3）動力控制單元：動力及控制系統，驅動壓縮頭將垃圾壓入箱體；
（4）箱體：垃圾容器，集裝壓縮垃圾；
（5）鎖緊機構：采用液壓連桿機構鎖緊固定后門；

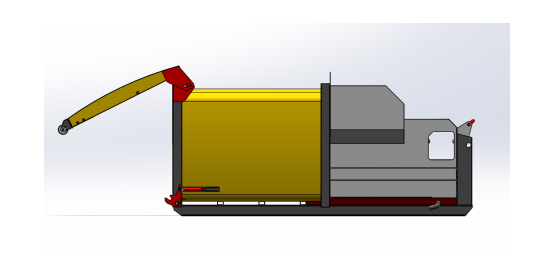

（6）尾門：垃圾箱體后蓋，密封箱體內垃圾或打開后傾卸垃圾。后門密封；
六、智能物聯系統
（1）設備配備基于最新物聯網技術的智能物聯系統，該系統集成限重功能，實現滿箱裝載量、系統壓力、工作時間、工作頻次、故障報警代碼等的數據傳輸，歷史數據統計，趨勢計算分析。
（2）智能物聯系統滿足設備遠程維護保養功能，包括遠程設備軟件升級、程序更新、故障判斷、支持現場維修，通過設備廠家后臺即可完成控制軟件的更新升級，故障判斷，指導現場維修服務。
（3)系統數據傳輸基于4G物聯卡實現，同時具有邊緣計算功能
（4）物聯系統同時具有箱體裝載量限重功能，即可以自定義設定箱體裝載量，達到裝載量后自動顯示并提醒和限制繼續進料。
七、焊接及涂裝
（1）焊接質量符合JB/T5943的規定。焊縫應均勻、平直，無漏焊、裂紋、夾渣、氣孔、咬邊、飛濺、焊穿等缺陷，焊接生產工藝的必須使用工裝夾具。
（2）壓縮設備外露金屬表面均應涂防銹漆。外表應色澤均勻。漆膜光滑平整、無流痕、鼓泡、起皺、裂紋和明顯刷痕。各零部件外表面應采用鍍鋅和噴涂。
（3）設備的所有鋼制部件應經過嚴格的防腐處理，應采用自動高壓噴丸除銹工藝。
八、液壓油管采用國內知名品牌鋼絲增強液壓橡膠軟管，經久耐用。

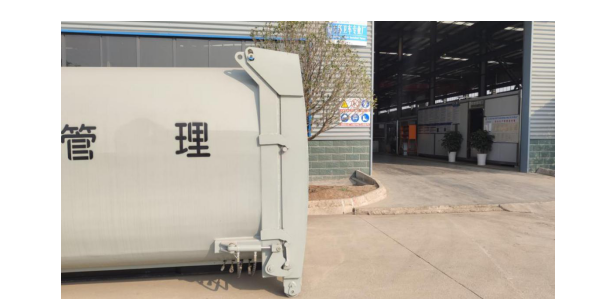

九、后門嵌有整體日本進口三元乙丙橡膠密封條，伸縮性強，耐用性高，密封性能更佳，可有效杜絕污水的滲漏，維護更換簡單方便。
十、后門密封：后門采用迷宮式密封膠條保證污水不滲漏，不形成二次污染。通過實際使用證明，當垃圾含水率為30%,相當于南方城市夏季垃圾的最高含水量時，在壓縮運輸過程均保證100%密封性能。
十一、液壓系統關鍵元器件
西門子電器
液壓系統壓縮油缸
14.液壓系統可加裝液壓油自動加熱和散熱裝置實現智能化控制，精確顯示設備運行狀況,電氣控制系統.
(1)電氣控制系統：采用PLC控制，可實現連續自動壓縮。
(2)控制面板上安裝有不小于4英寸液晶觸摸顯示屏，能實時顯示箱體內垃圾壓縮的填充情況，顯示內容有：總工作時間，滿箱指示，油溫報警，液位報警，誤操作等自診斷運行狀態。
電氣控制系統預留垃圾量實時顯示模塊接口；
(1）電氣系統采用無負載啟動及末端卸荷換向功能，確保設備長時間高效工作；
(2）電氣系統同時采用相序檢測、缺相檢測及液壓檢測三重檢測保護，保障設備正常運行；
(3）電氣控制系統采用全新的負載敏感柔性控制理念，通過檢測瞬時壓力來判斷設備的當前運行狀態，感知壓縮腔中的垃圾負載量，輸出合理的速度，即空載或垃圾量少時，壓力小、速度快；垃圾量多時，壓力大、速度慢。
(4）控制系統應實現設備故障自動報警、診斷功能，報警診斷故障類型應包括：油溫高溫、相位錯誤、馬達過載、油壓過低、機械卡死、緊急停止。
（1）控制系統：可實現各動作單獨運動、各動作間互鎖、電液控制、程序智能控制；操作安全簡便，可靠性高。
（2）智能系統：可記憶操作記錄，自動隨運行工況檢查并反映壓縮機可能出現的問題并提示；
（3）顯示系統：可顯示壓縮裝置的運行工況、操作記錄及箱體裝載情況；
（4）安全保護系統：箱滿自動停機、提示轉運、避免超載，操作面板設有防護裝置，安全可靠。
(5)HNSY 系列液壓動力單元是一種集成式液壓動力泵站。它由螺紋插裝閥與先進的進口元件、高效油泵、電動機、油箱有機地結合為一體。組成了結構緊湊的液壓動力單元。
本移動站動力單元控制系統，與歐洲同步先進技術，主要部件采用國際知名品牌，性能安全穩定；采用智能控制模式，具有記憶及系統故障自我診斷功能，本系統采用全新的結構設計， 具有集成緊湊，安裝方便，效率高、壓縮能力強、性價比高等特點。主要性能處于國內同行業領先水平。可滿足不同客戶智能移動式垃圾壓縮設備控制的各項需求，已經廣泛地運用于移動式垃圾壓縮設備。
1. 概述
1. 按下啟動按鈕，電機啟動，推頭按照設定的循環次數運行，循環次數到達后設備自動停止
2. 按下提料機構上按鈕時，提料機構上升，此時若處于推頭任何位置都允許上料方式時，提料機構上升時推頭暫停， 松開后，推頭先后退到最后再前進，若處于推頭在最后允許上料方式時，推頭先退到最后，之后提料機構自動上升，松開按鈕后，推頭繼續運行
3. 按下提料機構下按鈕時，提料機構立刻下降，松開按鈕后，推頭繼續運行
4. 滿箱后設備自動停止，屏上滿箱讀取條顯示 100%，此狀態下設備啟動不了，須滿箱復位后滿箱讀取條清零，設備才能啟動
（9） 面板操作.
2. 線控器操作
注意：線遙控必須插上，急停按鈕松開，設備才能正常使用
五．觸摸屏操作及介紹
注意：滿箱壓力由系統自動設置，若需調整，只需降低推頭溢流 閥壓力即可
|
|
|
|
設定系統運行循環次數 |
（10）故障顯示畫面及故障排查.
故障顯示畫面
15壓力傳感器
（1）壓力傳感器在液壓系統中主要是來完成力的閉環控制。當控制閥芯突然移動時，在極短的時間內會形成幾倍于系統工作壓力的尖峰壓力。在典型的行走機械和工業液壓中，如果設計時沒有考慮到這樣的極端工況，任何壓力傳感器很快就會被破壞。需要使用抗沖擊的壓力傳感器，壓力傳感器實現抗沖擊主要有2中方法，一種是換應變式芯片，另一種方法是外接盤管，一般在液壓系統中采用第一種方法，主要是因?yàn)榘惭b方便。此外還有一個原因是壓力傳感器還要承受來自液壓泵不間斷的壓力脈動。
（2）壓力傳感器在安全控制系統中經常應用，主要針對的領域是空壓機自身的安全管理系統。在安全控制領域有很多傳感器應用，壓力傳感器作為一種非常常見的傳感器，在安全控制系統中應用也不足為奇。
（3）在安全控制領域應用一般從性能方面來考慮，從價格上的考慮，還有從實際操作的安全性方便性來考慮，實際證明選擇壓力傳感器的效果非常好。壓力傳感器利用機械設備的加工技術將一些元件以及信號調節器等裝置安裝在一塊很小的芯片上面。所以體積小也是它的優點之一，除此之外，價格便宜也是它的另一大優點。在一定程度上它能夠提高系統測試的準確度。在安全控制系統中，通過在出氣口的管道設備中安裝壓力傳感器來在一定程度上控制壓縮機帶來的壓力，這算是一定的保護措施，也是非常有效的控制系統。當壓縮機正常啟動后，如果壓力值未達到上限，那么控制器就會打開進氣口通過調整來使得設備達到最大功率。
16.壓力傳感器簡介及原理圖
17.控制系統實現裝載量分段指示，設備具有緊急體積功能，壓縮頭有強制回退功能�？刂葡到y(tǒng)帶故障自動報警、診斷功能，設備可顯示系統的工作壓力，壓頭前進與后退情況，及設備壓縮工作時間計時。
18.設備操作過程中采用面板控制和遙控控制，增加設備的可靠性，降低因操控裝置故障導致停機的可能性。
面板控制
19.壓縮設備涂裝工藝要求知名品牌，水性漆，對環境更環保，對使用人員更安全。水性漆滿足HGT 4759-2014 水性環氧樹脂防腐涂料，HG-T4761-2014水性聚氨酯涂料，HJ 2537-2014水性涂料等國家環保標
準
。
知名品牌
檢驗報告
報關單
售后服務
我公司擁有完善的售后服務網絡及售后服務跟蹤管理措施，為顧客提供及時、周到、滿意的售后服務。我們的服務宗旨是：用戶第一、質量第一、信譽第一。
1、技術服務
1. 1、當貨物交付用戶后，我公司即派技術人員到現場對操作及維修人員進行技術培訓。使每一位操作人員都能掌握產品性能和維護保養方法，確保安全運行。
1.2 對維修人員除進行操作與維護技術培訓外，重點開展故障診
斷、故障排除及修理技術的培訓，使之都能掌握排除一般故障的技術。
2、售后服務承諾
2.1、我公司為產品提供一年的質保期，即設備投入使用后12 個月，免費提供備品備件，終身維修。
2.2、質保期內為用戶提供24 小時全天候服務；
在規定時間內，暫時不能修復的故障，對該故障件不管是否能夠修復，一律更換新件。
2.4 質保期內，我公司免費提供備品備件，質保期后為用戶提供優惠有償服務，其中配件價格在我公司對外銷售價格的基礎上優惠15%，并根據用戶要求隨時提供有關修理的技術支持，實行終身服務。
3、售后服務的程序
3.1、客戶可通過電話、傳真等形式向我公司深圳技術服務部反映和投訴。
3.2、客戶一般的售后服務要求，我公司技術服務部接到信息后1 小時內給予明確的書面回復；需要現場服務的，我公司派遣專業維修人員到達現場排除故障。若用戶發現我公司技術服務部未按要求及時提供有效服務可直接向我公司投訴。
3.3、客戶重大的售后服務提出，我公司技術服務部在接到信息后2 小時內給予明確回復。我公司即派技術工程師到達現場服務排除故障。
3.4、我公司對產品交付客戶后的質保期內進行保修，保修期內我公司每半年對客戶進行回訪，對反映的問題進行處理。
3.5、保修期后公司每年對客戶進行至少一次的回訪，收集并反饋有關信息。
4、其它
4.1、本公司在提供產品時，提供《產品使用說明書》等相應的技術資料，免費提供產品使用、操作、保養維修等方面的技術咨詢、指導和培訓。
4.2、用戶按照使用說明書規定進行操作的前提下，在保修期內出現的故障本公司將嚴格按質保手冊的要求，對故障件實行包換。
培訓計劃
為使用戶對我公司產品車輛及設備有足夠的了解和認知，使車輛及設備管理使用的相關人員對我公司產品能夠熟練地進行操作和常見故障的排除。我公司負責產品售后工作的技術服務科進行全面的培訓指導工作。
1、售后培訓方法
第一步，在現場對車輛及設備的外觀和基本的功能有一定的了解。
a、集中演示車輛及設備的操作運行過程。
b、簡單介紹整體結構構成。
第二步，講解基礎的理論知識。
a、詳細講解車輛及設備的結構組成，以及各組成部分主要部件的名稱、安裝位置和功能。
b、講解車輛及設備的基礎液壓原理知識和相關主要部件。
c、講解車輛及設備的基礎電器原理知識和相關主要部件。
d、講解車輛及設備在使用過程中的操作規范。
e、講解車輛及設備在使用過程中的注意事項。
f、講解車輛及設備在使用過程中的維護與保養。
第三步，在現場針對實物加深對基礎理論的認識和理解。
a、現場認識車輛及設備的整體結構和主要部件。
b、現場教授車輛及設備的操作規程。
c、現場講解液壓原理和電器原理。
d、現場講解車輛及設備的使用注意事項以及維護與保養。
第四步，講解常見車輛及設備故障時的判斷和修理方法。
a、講解車輛及設備在使用過程中常見的故障現象。
b、講解判定常見故障原因的方法。
c、講解排除常見故障的方法。
第五步，考試評估。
a、試卷測試評估。
b、現場操作測試評估。
2、售后培訓規章準則
1)、培訓重點標準
1.1 操作工重點培訓內容：
⑴車輛及設備在使用過程中的操作規程和操作技巧；
⑵車輛及設備使用的注意事項；
⑶車輛及設備使用過程中的維護與保養工作。
1.2 修理工重點培訓內容
⑴車輛及設備的總體結構特點，它包括結構、液壓、電器三個方面內容；
⑵主要部件的裝配位置及功能；
⑶一些常見故障的判定方法及排除方法。
2)、考試測試標準
2.1 操作工考試標準
⑴每位學員必須熟練掌握車輛的基本操作規范。
⑵必須掌握車輛及設備的使用注意事項和維護保養工作。
⑶必須掌握車輛及設備主要部件的名稱及裝配位置。
2.2 修理工考試標準
⑴必須掌握車輛及設備主要部件的名稱、裝配位置及功能。
⑵必須掌握車輛及設備液壓原理和電器原理。
⑶能夠?qū)ΤＲ姽收献鞒龊侠矸治龊团卸ā?
3)、培訓保障標準
⑴每位接受培訓的人員必須通過理論測試和操作測試，并且都能達到我公司要求水平。
⑵對通過培訓后仍沒有達到標準的，可以要求繼續培訓，直到合格為止。
⑶不論在保修期內，還是在保修期外，如果用戶由于人員變動需要培養新的維修人員，我公司將提供免費培訓服務。
3、培訓教材
4、時間安排與受訓人員
a、集中講解時間安排為一天，參加人員：車輛及設備管理人員、操作人員和維修人員。
b、現場操作培訓時間為半天，參加人員：操作人員和維修人員；
c、維修培訓時間為一天半，參加人員：操作人員和維修人員；
d、根據培訓的效果及用戶的需求，可另行安排培訓。
六、聯體式垃圾壓縮轉運站設計與建設注意事項
1、土建：
室外的路面按照路面荷載汽-20考慮建設，停車部分也是如此。
垃圾壓縮轉運站的選址應實現三通，通電、通水、通交通。電源使用380V工業電源，一樓站內的地面荷載應為20KN／m2。
廠房及勾臂車作業區間水泥強度不得小于C25標準，厚度不得小于250mm；
轉運站場地必須滿足重型車輛的承載要求,廠房內為水磨石地面，也可以為環氧樹脂地面；
排水道需要按水的流向設計一定的返水坡度，建議為0.5%，（若為暗道，污水管道直徑不得小于100mm）；排水道深度不得小于200mm，且四周需要建設適量污水集水槽.
為便于車輛的操作，室內外高差以平順坡道過渡，不允許出現臺階，過渡坡道不大于3%。
拉臂車回轉場地是以車輛最小轉彎直徑14m為效核依據，該場地內尺寸包含車輛的掉頭、倒車作業所需尺寸。
照明、用水設施按國家工業廠房建設相關標準或污水凈化設施（污水凈化池容積不得小于5立方），并與市政污水管網相連.
室外應有城市污水管網通過,并充分考慮室外雨水和車輛沖洗水的排放。
站外相鄰建筑物的最小距離不小于1.8米，條件允許時應設置綠化隔離帶，隔離帶的寬度可考慮為3米。
轉運站的大門應考慮為內置式卷閘門，卷閘門凈空不少于4米；室內凈空不少于4.5米。
2、電源：
動力電源要求：提供穩定的三相380V電源電壓，線制：三相五線制。三根相線，每根相線規格為：
BVV銅芯聚氯乙烯絕緣聚氯乙烯護套電線（每根電線的銅芯截面面積不小于6平方毫米）；
一根地線，BVV銅芯聚氯乙烯絕緣聚氯乙烯護套電線（地線的銅芯截面面積不小于2.5平方毫米）；
一根零線，BVV銅芯聚氯乙烯絕緣聚氯乙烯護套電線（零線的銅芯截面面積不小于2.5平方毫米）；
用電設備功率因數為0.7；
設備啟動壓降按照10%設計計算，設計設備啟動電路；
各壓縮機動力線路單獨供電為佳,且提供不小于40A的空氣保護開關。
供電房須保證提供地面站設備（除照明等輔助設備用電外）總用電功率為25KW/h的容量需求；
防雷擊電源保護：提供具有可靠供電電源系統的接地，接地電阻小于10歐姆，并做好二級防雷保護。
