20-22立方移動壓縮垃圾箱
移動式垃圾壓縮機產品簡介
一、20方移動壓縮垃圾箱產品概述
JHY系列移動式垃圾壓縮機是我公司根據柜內環衛設備市場需求及垃圾轉運模式，自主研發的具有先進技術和工藝的垃圾壓縮處理設備，主要用于對城區街道、商業區、居民工廠、學校、醫院的生活垃圾進行收集轉運。
JHY系列移動式垃圾壓縮機采用水平壓縮技術，對收集來的松散生活垃圾直接壓入封閉式的垃圾箱內進行壓縮減容，排出垃圾中所含污水和氣體，再用車廂可卸式垃圾車轉運。該設備具有臭氣散發少、無二次污染、占地面積小、機動靈活等特點，特別適用于市區征地難、場地較小的條件下新建轉運站及舊站改造。JHY10-A / JHY12-A / JHY15-A / JHY18-A型移動式垃圾壓縮機主要適用于人力車及1.5噸以下的小型機動車（寬度不大于1.8米）上料的垃圾收集方式。

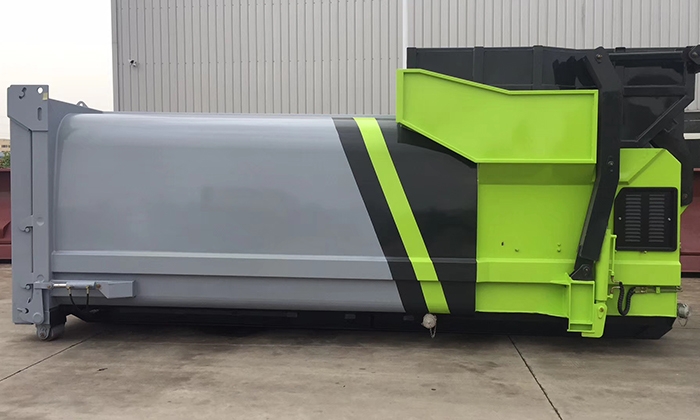

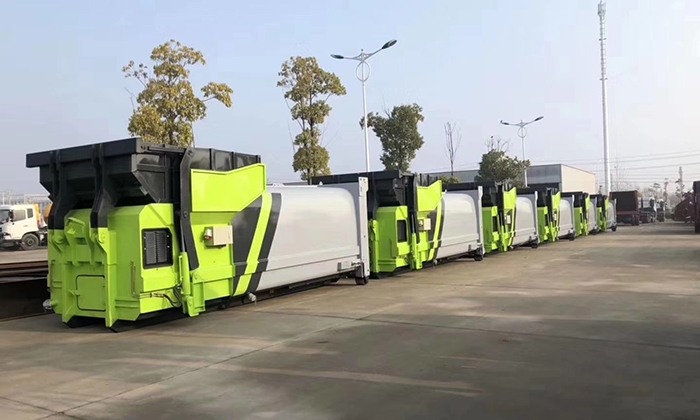

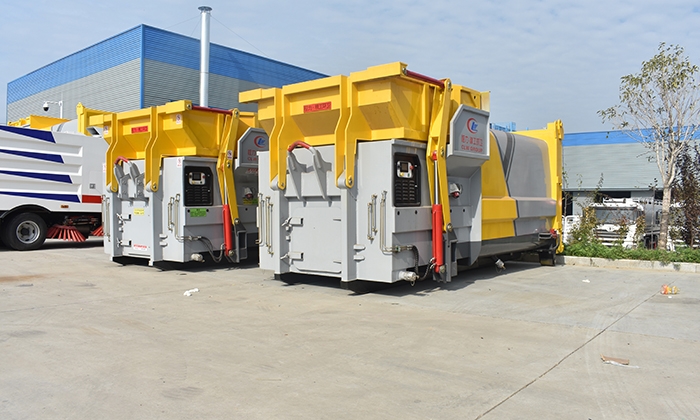

二、20方移動壓縮垃圾箱設備照片
三、20方移動壓縮垃圾箱主要技術參數與配置
|
技術項目 |
技術參數 |
相應配置 |
|
型號 |
CL20型 |
海納爾動力控制單元，進口臺灣臺達PLC控制系統，信捷顯示器，施耐德電器開關，臺灣臺達CPU處理器。 |
|
外形尺寸:長*寬*高 |
7230×2575×2560 |
|
|
箱體容積（m3） |
20 |
|
|
翻料斗容積（m3） |
2.5 |
|
|
設備投料口高度mm |
1530 |
|
|
底梁寬度mm |
1060 |
|
|
導向輪輪距mm |
2200 |
|
|
吊耳中央高度 |
1570 |
|
|
液壓系統額定壓力（Mpa） |
21 |
意大利進口凱斯帕齒輪泵或馬祖齒輪泵 |
|
最大壓縮力（KN） |
280 |
|
|
壓實密度（t/m3） |
0.8 |
|
|
運行噪音dB |
63 |
|
|
電機功率（Kw） |
7.5 |
ABB定制專用電機 |
|
電源 |
380V.三相.15A，防水設計 |
|
|
推頭循環時間（S） |
42 |
|
|
壓縮腔單次循環行程容積（m3） |
1.2 |
|
|
理論：?jiǎn)螜C(jī)處理垃圾量（m3/h） |
95 |
|
|
卸料后門開啟方式 |
快換液壓接頭 |
|
|
整機重量 |
6000 |
|

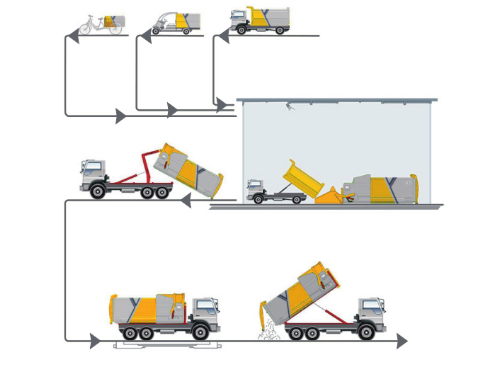

四、20方移動壓縮垃圾箱產品工藝流程
五、20方移動壓縮垃圾箱產品的技術特點
（1）設備模塊化設計，可獨立作業，不需要配套其它設備和廠房，布置靈活；
（2）壓縮機功率達 7.5kw，進料口容積大，設備工作效率高，抗高峰沖擊能力強；
（3）設備具有后門“B 型”密封和底部?jī)?chǔ)水的雙重密封設計，整個箱體密封設計，垃圾運輸過程無二次污染；
（4）垃圾箱整體為大弧形結構，其底板采用 5mmQ345 高強度、耐磨鋼材，側板及頂板采用 5mmQ345 高強度、耐磨鋼材,壓縮推頭的兩側板采用 10mmQ345 高強度、耐磨鋼材,壓縮倉的兩側板采用 12mm,10mm基板和耐磨板拼焊而成，滑動耐磨件采用高強尼龍 PA66，整體結構合理，使用壽命長；
（5）垃圾儲存箱體采用前小后大的錐度設計，便于垃圾傾倒，并且壓縮腔前部設置有垃圾剪切和防垃圾反彈裝置；
（6）設備采用 PLC 可編程序控制器，可實現人機信息對話、實時顯示系統狀態，控制系統簡捷高效；
（7）電液控制系統元器件均為國際知名品牌產品，設備使用安全可靠；
|
序號 |
型 號 |
名 稱 |
數量 |
品 牌 |
|
1 |
YWZ-80T |
液位計 |
1 |
HaiNaer |
|
2 |
TAB0761B12P |
空氣濾清器 |
1 |
CLEAN |
|
3 |
HN15.01 |
機架組件 |
1 |
HaiNaer |
|
4 |
HN15.02.01 |
油箱組件 |
1 |
HaiNaer |
|
5 |
PT310250-155 |
液位液溫開關 |
1 |
HaiNaer |
|
6 |
56274006 |
吸油濾油器 |
1 |
HaiNaer |
|
7 |
YLF150 |
風冷式油冷卻器 |
1 套 |
HaiNaer |
|
8 |
HR-012 |
液控單向閥 |
1 |
ATOS |
|
9 |
DHE-063 0/2-24DC |
電磁換向閥 |
3 |
ATOS |
|
10 |
DHE-063 2/2/A-24DC |
電磁換向閥 |
1 |
ATOS |
|
11 |
RVC0.M22.0G.0000 |
溢流閥 |
2 |
VIS |
|
12 |
HN15.02.03-01 |
閥 塊 |
1 |
HaiNaer |
|
13 |
HPCK-12 |
單向節流閥 |
2 |
華液 |
|
14 |
WDR15A/4 |
單向閥 |
1 |
VTOZ |
|
15 |
8252.84.2517 |
壓力傳感器 |
1 |
TRAFAG |
|
16 |
MCS-G1/4 |
測壓接頭 |
1 |
MCS |
|
17 |
WDR10A-10 |
單向閥 |
1 |
VTOZ |
|
18 |
PLP20.14D0 /ALP2A-D-20 |
齒輪泵 |
1 |
CASAPPA /MARZOCCHI |
|
19 |
MS112L-4-B35-5.5（頂置） |
電動機 |
1 |
HaiNaer |
|
20 |
HN11.03-01/CR24 28X50-Z17.29X24 |
鐘罩/聯軸器 |
1 |
HaiNaer |
|
21 |
EEPE4BC-P10B |
回油過濾器 |
1 |
HaiNaer |
|
22 |
|
配套膠管 |
1 套 |
PARKRE |
（8）設備能耗損失效率參數：壓縮機連續工作 2h 后的油箱內油溫：≤45℃
（9）設備安全參數要求：設備的絕緣電阻率：≥350MΩ；
（10）料斗舉升機構滿載時任意工作位置停止 15min 油杠桿沉降量：≤3mm。
（11）產品所有結構件均經過拋丸、除銹、噴涂處理，與垃圾直接接觸的鋼材均進行了酸洗、磷化等防腐處理，整機防腐性好。

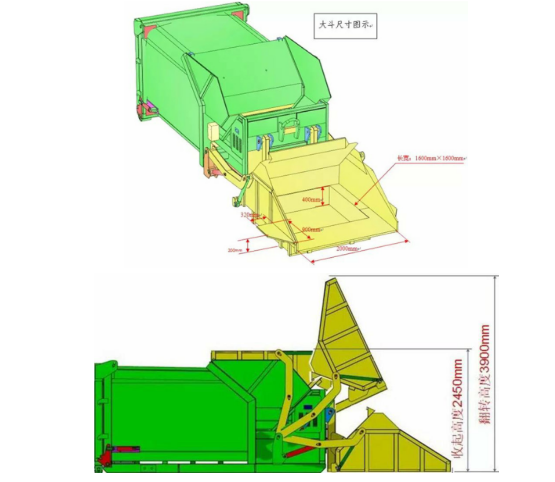

料斗上料結構示意圖
六、20方移動壓縮垃圾箱主要組成單元
1、翻料斗：垃圾的裝填容器3m3，可將翻料斗內的垃圾傾倒入壓縮腔的機構；
2、壓縮機頭：由動力單元（PLC自動控制）、“W”型壓縮頭和裝填腔組成，將料斗送入的松散垃圾壓入垃圾箱內；
3、動力控制單元：動力及控制系統，驅動壓縮頭將垃圾壓入箱體；
4、箱體：垃圾容器，集裝壓縮垃圾；
5、鎖緊機構：采用液壓連桿機構鎖緊固定后門；
6、尾門：垃圾箱體后蓋，密封箱體內垃圾或打開后傾卸垃圾。
下一篇：18立方移動壓縮垃圾箱
